Place of Origin:
Shanghai, China
브랜드 이름:
Carterberg
인증:
IATF16949
Model Number:
CB-SP-6FN-PTR
Carterberg의 CB-SP-6FN-PTR은 단단한 공간, 고출성 응용 프로그램을 위해 엔지니어링 된 컴팩트 한 평평한 얼굴 유압 빠른 커플 링입니다. 강화 강철로 만들어졌으며 노란색 아연 디 히 트로 메이트 코팅으로 보호되어 가볍고 소형을 형성하면서 강한 내식성을 보장합니다.
이 모델은 NITTO 350 시리즈 커플러와 완전히 상호 교환 할 수있는 설계 내에서 방지 방지 결합 씰, 풀 오프 방지를위한 잠금 소매 및 먼지 방지 보호 구조를 통합합니다. 전력 서비스 차량 또는 소형 유압 도구와 같은 제한된 설치 조건에서 높은 신뢰성이 필요한 모바일 유압 시스템에 이상적입니다.
| 특징 | 설명 |
|---|---|
| 평평한 얼굴이 아닌 밸브 | 연결이 끊기는 동안 유체 손실 및 공기 유입을 최소화합니다. 깨끗하고 안전한 운영에 이상적입니다. |
| 기계식 슬리브 잠금 | 장비 작동 중에 우발적 인 풀 오프 또는 진동으로 인한 단절을 방지합니다. |
| 먼지 씰 보호 | 외부 슬리브 구조는 파편의 입장을 방지하여 잠금 메커니즘과 밸브를 보호합니다. |
| 반 블로 아웃 본드 씰 | 씰 손상없이 서지 압력을 처리하기 위해 PTFE 백업 링을 사용합니다. |
| 노란색 아연 코팅 | 표준 코팅에 비해 개선 된 부식 저항을 제공하면서 눈에 띄는 식별을 제공합니다. |
| 철강 건축 + 강화 구성 요소 | 휴대용 또는 진동이 발생하기 쉬운 환경에서 기계적 내구성. |
| 소형 폼 팩터 | 단단한 설치 공간 (1/4 "및 3/8"크기 만)에 이상적인 슬림 프로파일. |
| Nitto 350 교환 | 350 시리즈의 일본어 표준 커플러와 직접 호환됩니다. |
| 신체 크기 | 1/4 " | 3/8 " |
|---|---|---|
| 정격 압력 | 5000 psi | |
| 최대 유량 | 6GPM | |
| 온도 | -20 ° C ~ +120 ° C | |
| 씰 재료 | NBR (니트릴 고무) | |
| 표면 코팅 | 노란색 아연 디크로 메이트 | |
| 연결 유형 | 슬리브 잠금 장치와 연결 | |
| 밸브 유형 | 평평한 얼굴 비 스필 디자인 | |

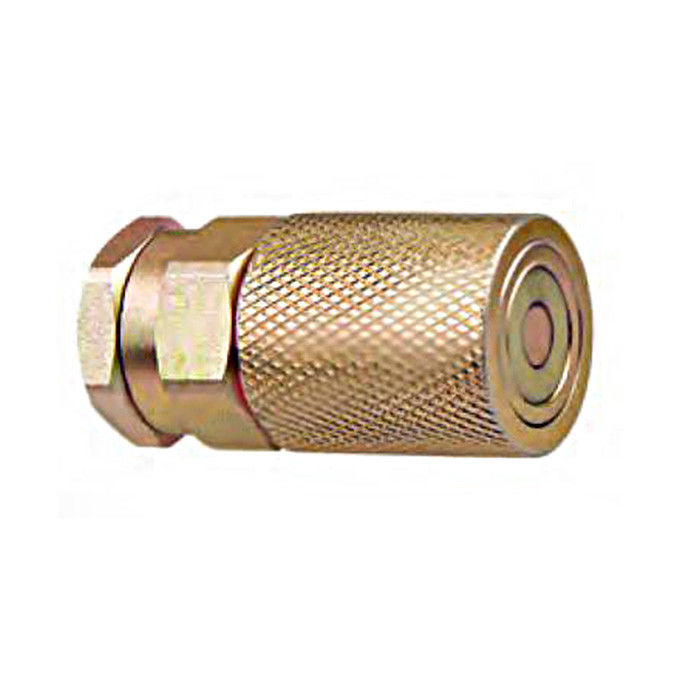

여성 (소켓)
|
부품 번호. |
LS |
φ디 |
hex1 |
에이 |
티 |
|
CB-S2S-6FN-PTR |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

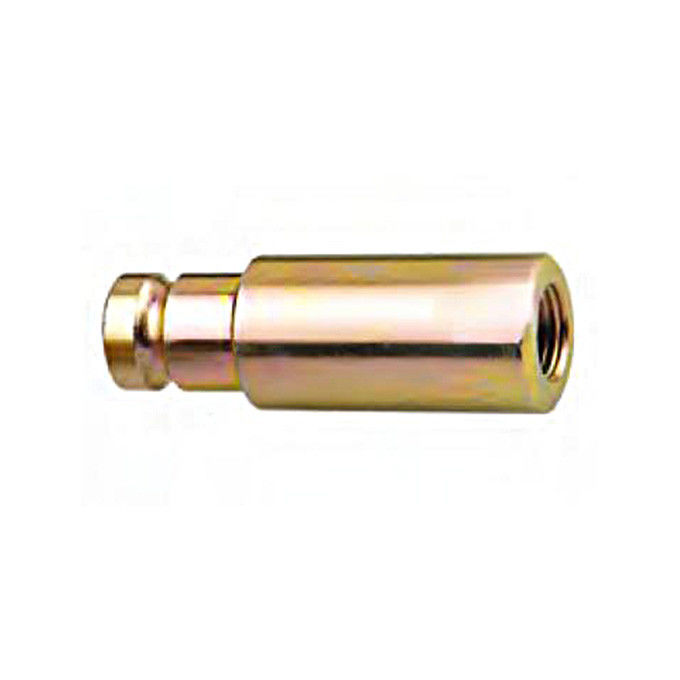

남성 (플러그)
|
부품 번호. |
LP |
기음 |
hex2 |
에이 |
티 |
|
CB-P2S-6FN-PTR |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• 전기 유틸리티 차량 유지 보수
• 소형 유압 도구 시스템
• 발전 현장 서비스
• 공간 제약 조건이있는 유압 잭 및 제어 시스템
• 반 블로 아웃 씰이 필요한 장비
