Place of Origin:
Shanghai, China
브랜드 이름:
Carterberg
인증:
IATF16949
Model Number:
CB-6FN-FFY

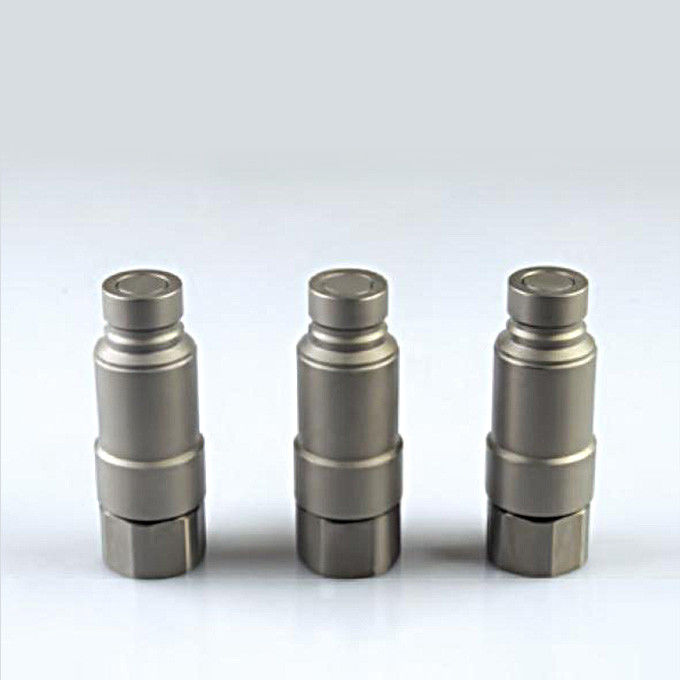

Carterberg의 CB-6FN-FFY는 모바일 및 산업 유체 시스템에서 까다로운 압력 및 유량 조건을 처리하도록 제작된 수컷 전용 플랫 페이스 유압 퀵 커플링입니다. 잔류 압력 하에서 유체 유출이나 공기 유입 없이 연결할 수 있는 고급 3밸브 내부 설계를 특징으로 합니다.
각 커플링은 견고한 탄소강으로 정밀 가공되었으며, 우수한 내식성을 위해 친환경 아연-니켈 코팅으로 마감되었습니다. FFY 시리즈는 ISO 16028 표준을 준수하며 건설 장비, 유압 브레이커 및 지하 공구와 같은 환경에서 장기간의 신뢰성을 위해 설계되었습니다.
| 특징 | 설명 |
|---|---|
| 3밸브 내부 시스템 | 잔류 압력 하에서 안전하고 확실한 연결을 가능하게 하는 3개의 독립적인 내부 밸브를 포함합니다. |
| 플랫 페이스 비유출 디자인 | 분리 시 유체 손실 및 공기 유입을 제거합니다. |
| 잔류 압력 호환 | 고압 공구 교체 시나리오를 위해 특별히 설계되었습니다. |
| 바스톡 탄소강 구조 | 높은 강도와 진동 저항성을 제공합니다. |
| 아연-니켈 도금 표면 | 야외 및 부식성 환경에서 내구성을 향상시킵니다. |
| ISO 16028 준수 | ISO 표준 유압 시스템과의 통합에 적합합니다. |
| 본체 크기 (인치) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
|---|---|---|---|---|---|
| 정격 압력 (PSI) | 5000 | 4350 | 4350 | 3625 | 3000 |
| 정격 유량 (GPM) | 3 | 6 | 12 | 50 | 80 |
| 온도 범위 | -20°C ~ +120°C | ||||
| 표준 씰 | NBR (니트릴 고무) | ||||
수컷 (플러그)
|
부품 번호 |
L |
D |
HEX1 |
A |
T |
|
CB-P2S-6FN-FFY |
76.7 |
16.17 |
S20 |
11.8 |
G1/4 |
|
CB-P3S-6FN-FFY |
78.1 |
19.75 |
S24 |
16.5 |
G3/8 |
|
CB-P4S-6FN-FFY |
95.8 |
24.54 |
S32 |
17.8 |
G1/2 |
|
CB-P8S-6FN-FFY |
113.9 |
29.95 |
S46 |
23.5 |
G1 |
|
CB-P10S-6FN-FFY |
123.7 |
36.05 |
S55 |
23.4 |
G1-1/4 |
• 잔류 압력이 있는 유압 부착물
• 굴삭기 브레이커 공구 인터페이스
• 지하 드릴링 및 보링 공구
• 모바일 유틸리티 장비 유압 포트
• 가혹한 환경 유체 제어 시스템
