Place of Origin:
Shanghai, China
브랜드 이름:
Carterberg
인증:
IATF16949
Model Number:
CB-SP-6FN-VEP

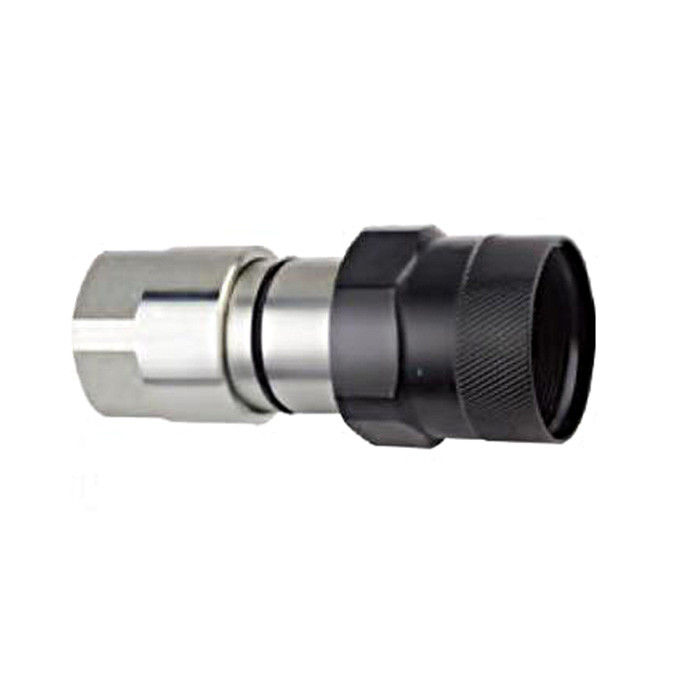

CB-SP-6FN-VEP는 고압 및 잔류 압력 애플리케이션을 위해 설계된 카터버그의 무거운 용도 가닥-클로크 평면 하이드로릭 빠른 결합이다.플러시 밸브 디자인과 수동 로드 된 잠금 수갑으로 인해 가혹한 작업 조건에서도 안전하고 누출을 최소화 할 수있는 연결을 보장합니다.이 모델은 압력 아래의 안전한 연결과 진동 저항이 중요한 경우에 이상적인 솔루션으로 카터버그 평면 제품군에서 돋보인다.
| 특징 | 설명 |
|---|---|
| 스레드 된 수갑 잠금 | 여성 결합기는 스레드 된 수갑을 사용하여 남성 결합기와 연결을 수동으로 고정하여 진동 또는 끌림으로 인한 단절을 방지합니다. |
| 잔류 압력 아래 연결 | 남성 톱니가 잔류 압력이 존재할 때에도 결합을 허용하도록 설계되어 도구 또는 튜브 교체 시 정지 시간을 줄입니다. |
| 플러시 밸브 설계 | 평면 밸브는 연결이 끊어질 때 유체 유출을 최소화하고 재연결 시 공기 포함을 줄입니다. |
| 고체 철강 갱도 건설 | 모든 결합기는 탄소 강철으로 정밀 가공되어 우수한 강도와 수압 충격과 충동에 저항합니다. |
| 반폭발 BFT 봉인 | 접착된 BFT 구조를 가진 니트릴 고무 밀폐는 극한 조건 하에서 우수한 밀폐 신뢰성을 제공합니다. |
| 환경 친화적 인 크롬 접착 | 첨단 표면 처리 는 부식 저항성 을 향상 시키며, 야외 및 습한 환경 에 적합 해 한다. |
| 크기 (인치) | 스레드 타입 | 가등기 압력 (PSI) | 정량 흐름 (GPM) |
|---|---|---|---|
| 1/2 | G1/2 | 7000 | 12 |
| 5/8 | G3/4 | 7000 | 28 |
| 3/4 | G1 | 7000 | 50 |
| 1 | G1-1/4 | 6000 | 88 |
| 1-1/2 | G1-1/2 | 5000 | 152 |
• 온도 범위:-20°C ~ +120°C
•밀봉 재료:NBR (나트릴 고무)
•시체 재료:크롬화 된 탄소강
•준수:ISO 16028
•이 용품은 다음과 같이 교환할 수 있습니다.STUCCHI VEP 시리즈
암컷 (소켓)
|
제1부 |
LS |
D |
HEX1 |
HEX2 |
A |
T |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 六角 |
S46六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-S6S-6FN-VEP |
114 |
Φ53.7 |
S41六角 |
S50六角 |
20 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-VEP |
133.5 |
Φ58.8 |
S46六角 |
S55六角 |
21 |
G1 NPT1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ687 |
S55六角 |
S65六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65六角 |
S85六角 |
21 |
G1-1/2 NPT1-1/2 |
|
제1부 |
LS |
C |
d |
E |
HEX2 |
A |
T |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36六角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46六角 |
21 |
G1 NPT1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65六角 |
21 |
G1-1/2 NPT1-1/2 |
