원래 장소:
상하이, 중국
브랜드 이름:
Carterberg
인증:
IATF16949
Model Number:
CB-SP-6FN-PTF
| 특징 | 설명 |
|---|---|
| 기계식 장갑 잠금 | 끌고, 진동 또는 갑작스러운 움직임으로 인한 의도하지 않은 단절을 방지합니다. 이동 기계에 필수적입니다. |
| 평면 방출 밸브 | 연결/절단 작업 중에 유체 누출이나 공기의 포함을 방지합니다. 운영자와 시스템에 깨끗하고 안전합니다. |
| 먼지 보호 외 장갑 | 펌프의 수명을 연장하기 위해 먼지, 모래 또는 잔해를 멀리하기 위해 푸시 매뉴브 영역을 덮습니다. |
| 단단한 강철 몸체 | 바스트럭에서 가공되어 충격과 진동 저항을 위해 열처리되었습니다. |
| PTFE 백업으로 결합 된 봉쇄 | NBR 밀폐는 압력 상승 아래 밀폐의 무결성을 보장합니다. |
| 멀티볼 잠금 메커니즘 | 정밀한 정렬을 제공하고 튜브 톱션 스트레스를 줄입니다. |
| ISO 16028 호환성 | ISO 16028을 준수하는 다른 평면 접착제와 교환가능합니다. |
| 몸 크기 (인치) | 1/4 | 3/8 | 1/2 | 5/8 | 3/4 | 1 | 1-1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 가등기 압력 (PSI) | 5000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| 정량 흐름 (GPM) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| 온도 범위 | -20°C ~ +120°C | |||||||
| 표준 밀봉 재료 | NBR (나트릴 고무) | |||||||
| 연결 유형 | 수갑 잠금 눌러 연결 | |||||||
| 스레드 타입 | BSPP 또는 NPT (부품 번호 목록) | |||||||

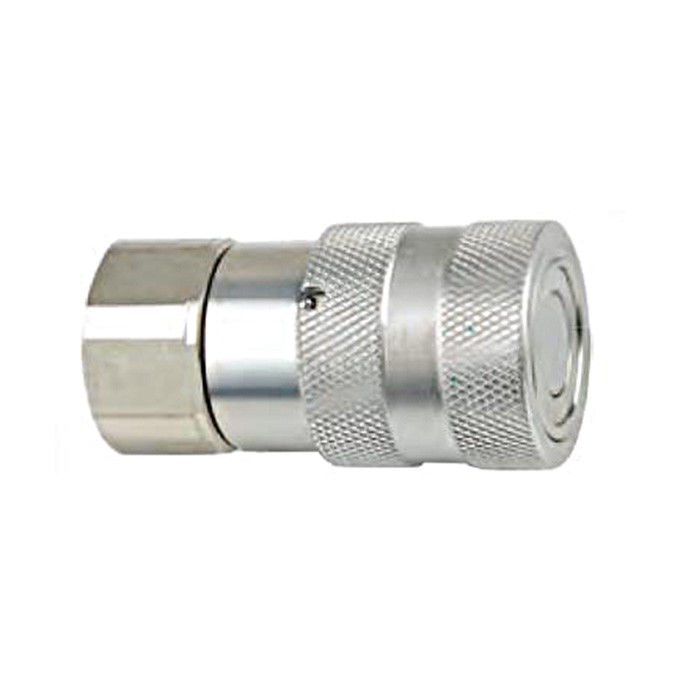

여성 (소켓)
|
제1부 |
LS |
D |
HEX1 |
A |
T |
|
CB-S2S-6FN-PTF |
58.2 |
28 |
22 |
14 |
G1/4 NPT1/4 |
|
CB-S3S-6FN-PTF |
68.1 |
32 |
27 |
14 |
G3/8 NPT3/8 |
|
CB-S3S-6FN-PTF |
73.3 |
32 |
27 |
18 |
G1/2 NPT1/2 |
|
CB-S4S-6FN-PTF |
75.1 |
38 |
32 |
18 |
G1/2 NPT1/2 |
|
CB-S4S-6FN-PTF |
81.1 |
38 |
36 |
20 |
G3/4 NPT3/4 |
|
CB-S6S-6FN-PTF |
79.9 |
42 |
36 |
22 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-PTF |
99.2 |
48 |
41 |
23 |
G1 NPT1 |
|
CB-S10S-6FN-PTF |
111.5 |
56 |
55 |
24 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-PTF |
150 |
79.5 |
65 |
30 |
G1-1/2 NPT1-1/2 |
|
CB-S16S-6FN-PTF |
167 |
98.5 |
85 |
31 |
G2 NPT2 |

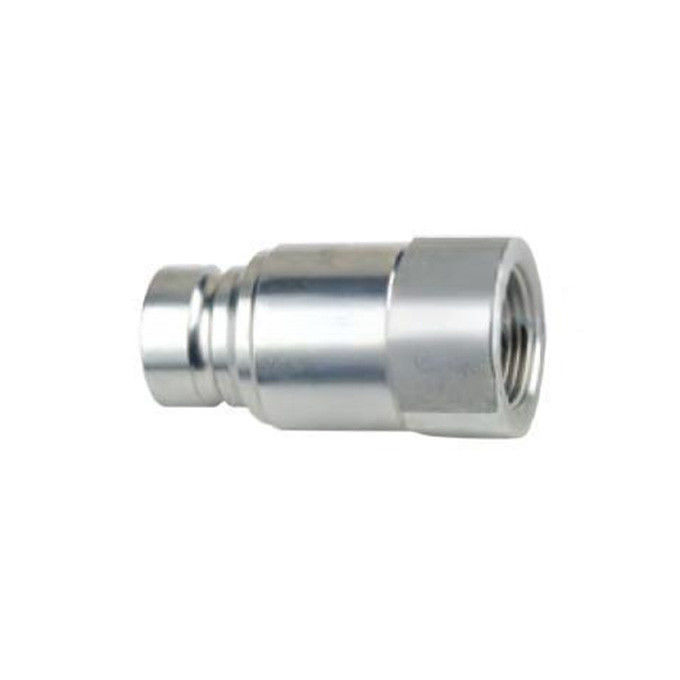

남성 (플러그)
|
제1부 |
LP |
d |
C |
HEX2 |
A |
T |
|
CB-P2S-6FN-PTF |
48 |
16.1 |
36 |
22 |
15.5 |
G1/4 NPT1/4 |
|
CB-P3S-6FN-PTF |
61.5 |
19.7 |
40.5 |
24 |
16 |
G3/8 NPT3/8 |
|
CB-P3S-6FN-PTF |
61.5 |
19.7 |
40.5 |
27 |
16 |
G1/2 NPT1/2 |
|
CB-P4S-6FN-PTF |
68 |
24.5 |
48 |
32 |
16 |
G1/2 NPT1/2 |
|
CB-P4S-6FN-PTF |
73 |
24.5 |
48 |
36 |
18 |
G3/4 NPT3/4 |
|
CB-P6S-6FN-PTF |
70.5 |
27 |
50.5 |
36 |
19 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-PTF |
85.5 |
30 |
57 |
41 |
23 |
G1 NPT1 |
|
CB-P10S-6FN-PTF |
90 |
36 |
55 |
55 |
24 |
G1-1/4 NPT1-1/4 |
|
CB-P12S-6FN-PTF |
112 |
57 |
74 |
65 |
30 |
G1-1/2 NPT1-1/2 |
|
CB-P16S-6FN-PTF |
123.9 |
73 |
92 |
75 |
31 |
G2 NPT2 |
