Place of Origin:
China
브랜드 이름:
carterberg
인증:
IATF16949
Model Number:
CB-10115 / CB-10117
Carterberg의 CB-10115 및 CB-10117 시리즈 유압 퀵 커플링은 소형 크기, 누출 없는 성능 및 정밀도가 중요한 초고압 유압 회로를 위해 특별히 제작되었습니다.
공칭 직경이 단 2.5mm이고 최대 100 MPa (14,500 PSI)의 압력 정격을 갖춘 두 모델 모두 볼트 텐셔닝 도구, 유압 스터드 텐셔너, 테스트 벤치 및 마이크로 실린더 시스템에서 안정적인 성능을 제공합니다.
성능과 적용 분야가 유사하지만,CB-10115와 CB-10117은 내부 구조 차이로 인해 상호 호환되지 않습니다.사용자는 시스템 설계 및 연결 표준에 따라 올바른 모델을 선택해야 합니다.
• 100 MPa 압력 정격
까다로운 산업 안전 표준을 준수하며 초고압 유압 시스템용으로 설계되었습니다.
• 정밀 제어를 위한 소구경
DN 2.5 mm 유량 직경은 정확하고 효율적인 압력 적용을 보장합니다.
• 안전한 잠금 메커니즘
내부 잠금 슬리브는 압력 하에서 실수로 분리되는 것을 방지합니다.
• 누출 없는 분리
평면 밸브 기술은 분리 시 유체 손실을 최소화합니다.
• 두 가지 구조 버전
장비 요구 사항에 따라 CB-10115 또는 CB-10117을 선택하십시오.
상호 교환 불가 – 모델별 플러그 및 소켓만 사용하십시오.
| 모델 | 작동 압력 | 유량 직경 (DN) | 나사산 유형 | 재질 | 상호 교환 가능 |
|---|---|---|---|---|---|
| CB-10115 | 100 MPa | 2.5 mm | M10x1 또는 M14x1.5 | 경화강 | 아니요 |
| CB-10117 | 100 MPa | 2.5 mm | M10x1 또는 M14x1.5 | 경화강 | 아니요 |
유량 대 압력 강하 곡선
CB-10115 / 10117 압력-유량 곡선은 초고압 저용량 시스템에서 최적화된 성능을 보여줍니다.

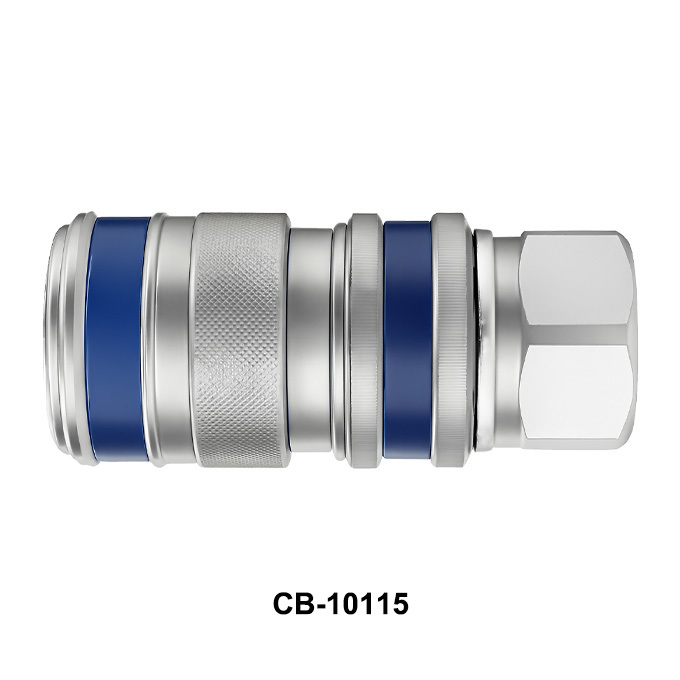

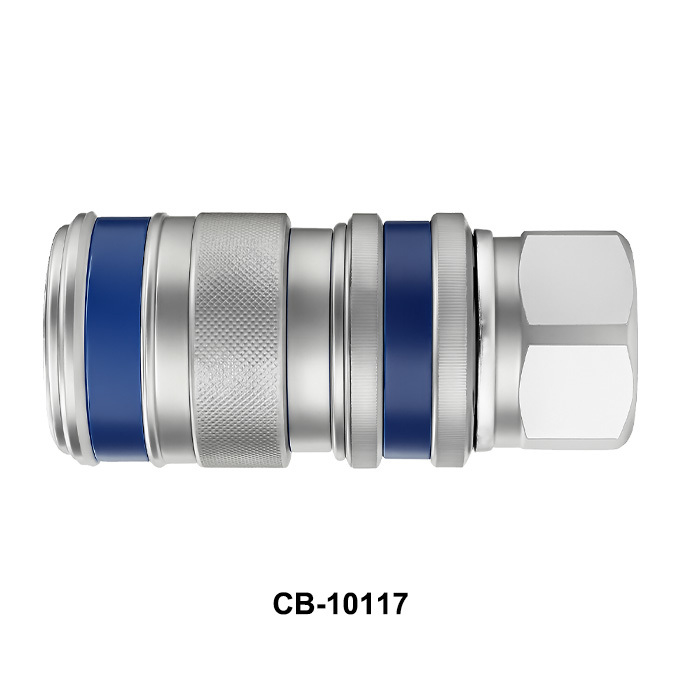

암 (소켓)

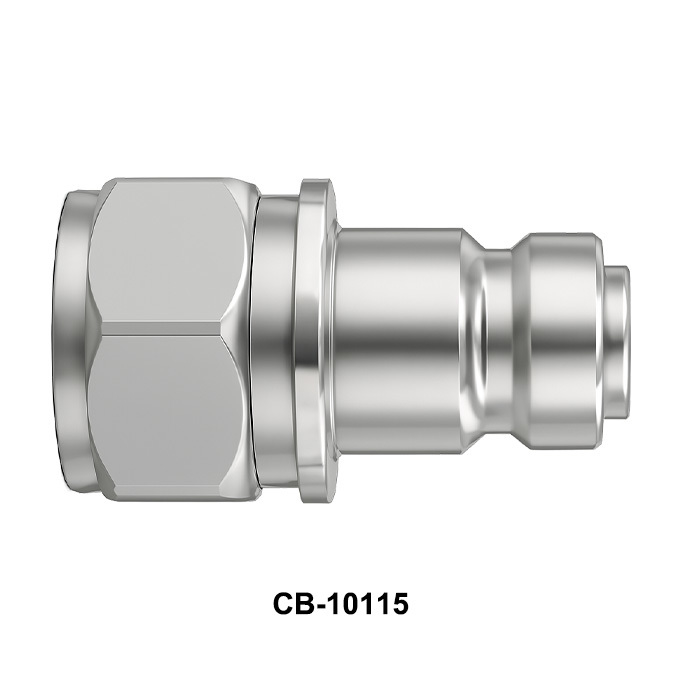

수 (플러그)
CB-10115와 CB-10117 중에서 선택하는 데 도움이 필요하십니까?
기술 팀에 문의하십시오 응용 분야별 조언 및 샘플 요청을 위해.
