Place of Origin:
China
브랜드 이름:
carterberg
인증:
IATF16949
Model Number:
CB-10135

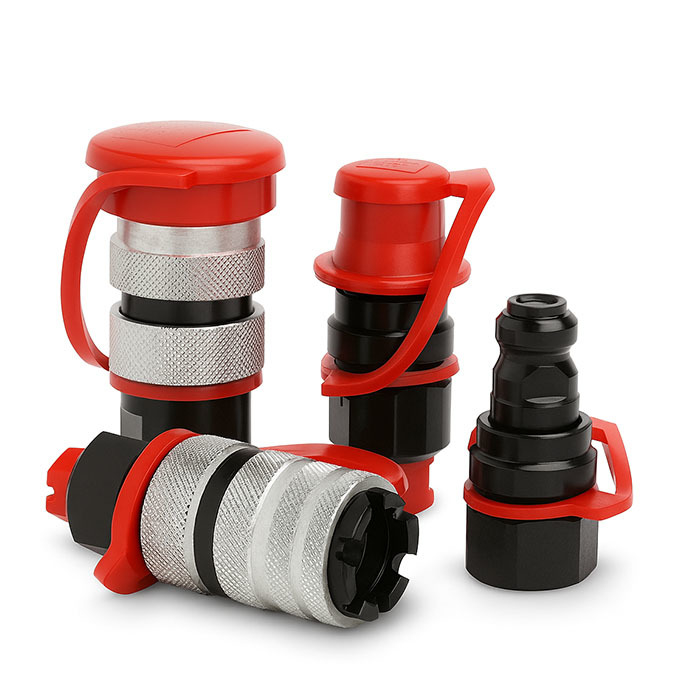

이 CB-10135는 최대 300 MPa (43,500 PSI)까지 작동하는 까다로운 유압 시스템을 위해 설계된 소형 초고압 퀵 커플링입니다. CEJN 135 시리즈와 완벽하게 호환되며, 누출 없는 성능, 기계적 안전성 및 좁은 공간의 유압 시스템으로의 신속한 통합을 위해 최적화되었습니다.
경화 강철 바디와 암 커플링에 안전 잠금 링이 있는 CB-10135는 구조 도구, 베어링 풀러 및 고압 테스트 벤치에 이상적입니다.
• 300 MPa 작동 압력: 누출이나 변형의 위험 없이 극한 압력 시스템을 위해 제작되었습니다.
• 비유출 설계: 최소한의 유체 손실로 압력 하에서 안전하게 연결 및 분리합니다.
• CEJN 135 상호 교환: 표준 CEJN 135 시리즈 커플링 및 유압 도구와 완벽하게 호환됩니다.
• 안전 잠금 링: 암 커플링에는 우발적인 분리를 방지하기 위한 기계적 잠금 링이 포함되어 있습니다.
• 소형 치수: 총 길이 64mm, 유량 직경 2.5mm – 좁은 설치에 적합합니다.
• 나사산 유형: 60° 콘 씰이 있는 M16x1.5 나사산 인터페이스.
• 내구성 있는 재료: 최대 강도를 위한 흑색 표면 마감 처리된 경화 탄소강.
• 유량 효율: 1 bar의 압력 강하에서 4.6 L/min을 제공합니다.
• 렌치 크기: 편리한 설치를 위한 표준 22 mm.
| 매개변수 | 값 |
|---|---|
| 연결 | M16x1.5 (60° 콘) |
| 재료 | 경화 탄소강 |
| 작동 압력 | 300 MPa (43,500 PSI) |
| 파열 압력 | ≥600 MPa |
| 유량 직경 | 2.5 mm |
| 유량 (Δp = 1 bar) | 4.6 L/min |
| 길이 | 64 mm |
| 외경 | 30 mm |
| 온도 범위 | -20°C ~ +80°C |
| 밸브 메커니즘 | 비유출 |
| 잠금 메커니즘 | 암 링 잠금 |
| 씰 유형 | 60° 콘 + NBR (표준) |
CB-10135의 일반적인 압력-유량 곡선.
300 MPa 압력 범위에서도 최소한의 압력 손실이 유지되어 시스템 효율성과 안전성을 보장합니다.

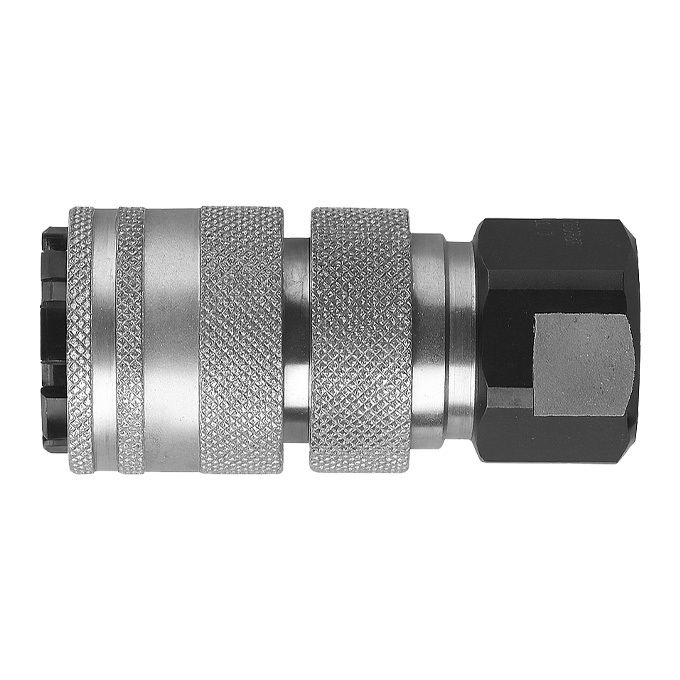

암 (소켓)

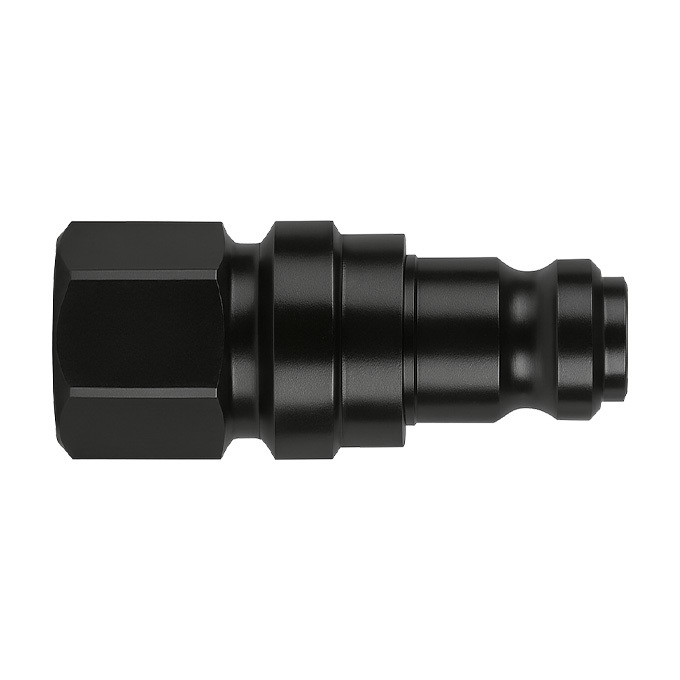

수 (플러그)
• 유압 풀러 시스템
• 구조 및 스프레더
• 초고압 테스트 벤치
• 정밀 유지 보수 도구
• 현장 서비스 유닛
CB-10135는 CEJN 135 시리즈 커플링과 치수 및 기능적으로 완벽하게 호환됩니다.
• 나사산 인터페이스: M16x1.5
• 동일한 공칭 직경 및 작동 압력
• 일치하는 금속 씰 콘
• 유사한 기계적 잠금 안전성
