원래 장소:
중국
브랜드 이름:
carterberg
인증:
IATF16949
모델 번호:
CB-SP3S-TC

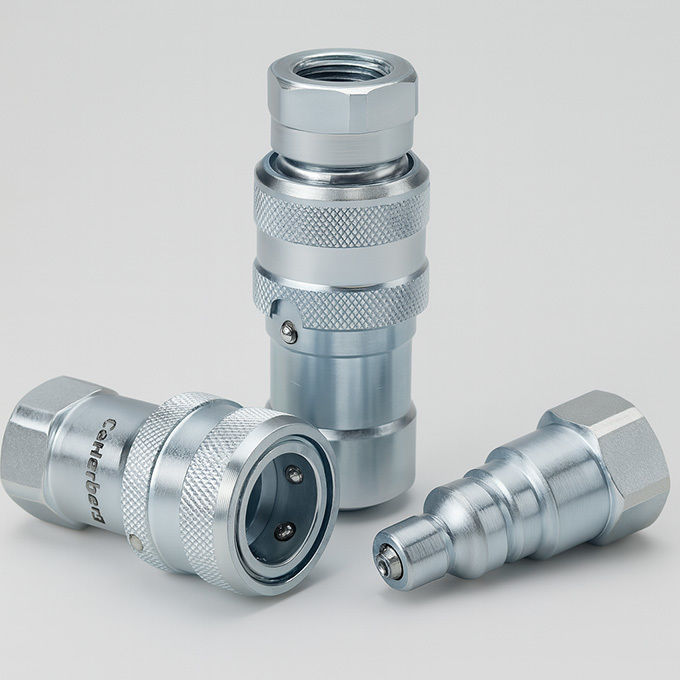

카터버그 CB-SP3S-TC특수 설계된 초고압 수압 빠른 결합체로, 자크 장비, 철도 유지보수 도구 및 리프팅 시스템의 극단적인 요구 사항을 충족하도록 설계되었습니다.탄소 강철으로 제작된 이 결합은 단단한 표면과 수갑 잠금 연결을 통해 10,000 PSI까지의 안전, 강도 및 압력 취급을 보장합니다.그것은 Parker TC 시리즈와 완전히 호환되며 고압 도구 회로에서 시스템 호환성을 보장합니다.
• 긍정 밸브 정지:고정된 둥지 설계는 밸브 정렬을 그대로 유지하고 금속과 금속의 밸브 접촉을 가능하게 하며, 가등기 압력 하에서 완전한 개방을 보장합니다.
• 전자 밀폐 시스템:진동 및 압력 충격에도 신뢰성있는 차단 기능을 제공합니다. 정밀 가공 구성 요소를 사용하여.
• 장갑 잠금 장치:튜브 마찰이나 진동으로 인한 우연한 단절을 방지합니다. 회전용으로 사용할 수 없습니다.
• 지속가능 한 건축: Nipple, sleeve, 그리고 밸브 구성 요소는 수압 충격과 마모에 대한 뛰어난 저항을 위해 인덕션 강화됩니다.
압력 등급:1만 PSI (약 690bar) 가량 작동 압력으로 지정되어 있습니다.
• 흐름 최적화:높은 압력에서 최소한의 격동으로 안정적인 흐름 공급을 위해 설계되었습니다.
• 파커 TC 호환성:파커 TC 시리즈 결합기와 기능적으로 교환됩니다.
| 매개 변수 | 가치 |
| 몸 크기 | 3/8" |
| 정량 압력 | 10,000 PSI |
| 가산 흐름 | 6 GPM |
| 온도 범위 | -20°C ~ +120°C |
| 밀봉 재료 | NBR (선택 사항: FKM) |
| 스라인 | NPT3/8" |
| L (길이) | 79mm |
| D (체 직경) | 32mm |
| LS (연결된 길) | 62.5mm |
| LP (플러그 길이) | 44.2mm |
성능 곡선:
압력 하락 대 흐름 속도 (3/8")
시험 매체: 오일-200 SUS, ISO VG 46. 그래프는 요청에 따라 제공되거나 아래에서 볼 수 있습니다.
• 수압 자크 시스템: 고압의 이동식 리프팅 용도
• 철도 장비: 무거운 유지보수 도구에 설계되었습니다.
• 건설: 스레드 커플러가 오류가 발생할 수 있는 픽업 및 스포킹 장비.
• 산업 유지보수: 고압 시스템에는 견고하고 안전한 결합이 필요합니다.
• 사용CB-SP3S-TC만약 당신의 응용 프로그램에는 들어올림, 조동 또는 반복적인 큰 충격 부하가 포함된다면.
• 부식성 환경 (예를 들어, 해양, 화학) 에서 스테인레스 스틸의 변형을 선호합니다.CB-SPM-10F-A.
• 5,000 PSI 이하의 일반 산업용 용품의 경우CB-SPL-10F비용 효율적인 대안으로
Q: 회전 시스템에서 CB-SP3S-TC를 사용할 수 있습니까?
A: 아닙니다. 이 모델은 회전용 용품이 아닙니다. 압력 아래 회전하면 밀폐 표면을 손상시킬 수 있습니다.
질문: 이 결합은 파커 TC와 교환 가능한가요?
A: 네, 파커 TC 시리즈와 차원적으로 호환되고 기능적으로 교환됩니다.
Q: 어떤 가닥 옵션이 있습니까?
A: NPT3 / 8는 표준입니다. 다른 스레드 (BSPP, UNF) 는 요청에 따라 사용할 수 있습니다.
