Place of Origin:
China
브랜드 이름:
carterberg
인증:
IATF16949
Model Number:
CB-10116
CB-10116은 부식 환경에서 초고압 시스템의 높은 요구 사항을 충족하도록 설계된 소형 스테인리스강 유압 퀵 커플링입니다. CEJN 116 시리즈와 완벽하게 호환되는 대안으로 설계된 이 모델은 기계적 안전 기능, 드립 없는 작동, CEJN의 120° CMS 금속 씰 콘을 결합하여 극한 압력에서 뛰어난 밀봉 신뢰성을 제공합니다.
토크 렌치, 텐셔너 및 휴대용 유압 장비에 이상적인 CB-10116은 고장이 허용되지 않는 경우에 선택해야 하는 고품질 제품입니다.
• 100% 스테인리스강 구조: 부식 방지 기능이 있으며 해양, 화학 및 해상 시스템을 포함한 가혹한 환경에 적합합니다.
• 소형 바디 디자인: 길이 51.2mm, 직경 24.5mm로 좁은 공간에 적합합니다.
• CMS 금속 씰 (120° 콘): CEJN 호환 금속 대 금속 밀봉으로 고온 및 화학적 내성을 제공합니다.
• 누출 없는 작동: 연결 및 분리 시 누출이 없도록 설계되었습니다.
• 밸브 없는 수 커플러: 유체 방향이 외부에서 조절되는 시스템에 최적화되었습니다.
• 안전 잠금 링: 암 커플러에는 우발적인 분리를 방지하는 기계적 링이 포함되어 있습니다.
• 고압 정격: 작동 압력 150MPa(21,750PSI), 최소 파열 압력 300MPa.
• G 1/4" 나사산 연결: 일반적인 산업용 유압 인터페이스와 호환됩니다.
• 표준 먼지 캡 포함: 커플러 수명을 연장하고 내부 표면을 보호합니다. 선택 사양으로 알루미늄 캡을 사용할 수 있습니다.
| 매개변수 | 값 |
|---|---|
| 연결 유형 | G 1/4" 암나사 |
| 재질 | AISI 316 스테인리스강 |
| 씰 유형 | CMS 금속 콘 씰 (120°) |
| 씰 재질 | 니트릴 (NBR) |
| 작동 압력 | 150MPa (21,750PSI) |
| 파열 압력 | ≥300MPa |
| 공칭 유량 직경 | 2.5mm |
| 유량 (Δp=1bar) | 6L/min |
| 길이 | 51.2mm |
| 외경 | 24.5mm |
| 렌치 크기 | 22mm |
| 온도 범위 | -30°C ~ +100°C |
| 밸브 | 수: 밸브 없음 / 암: 안전 링 포함 |
| 먼지 캡 | 표준 플라스틱; 선택 사양 알루미늄 |
CB-10116의 일반적인 압력-유량 곡선.

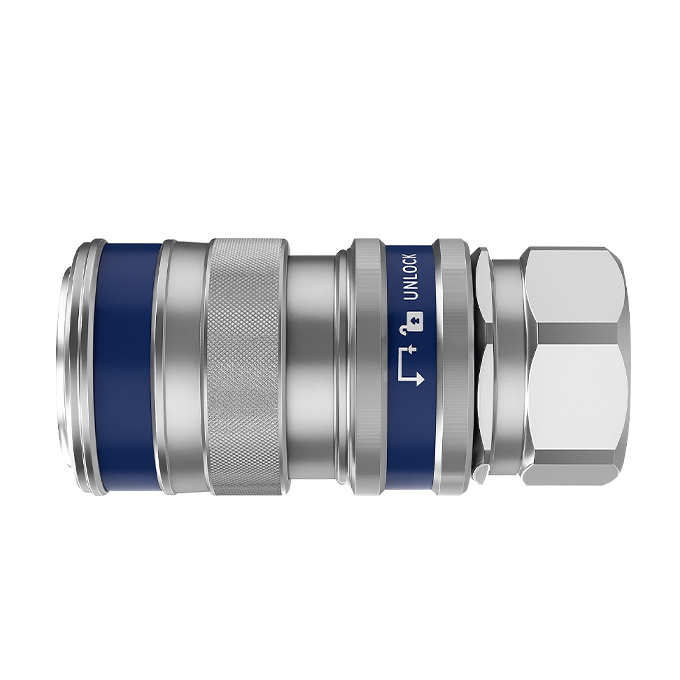

암 (소켓)

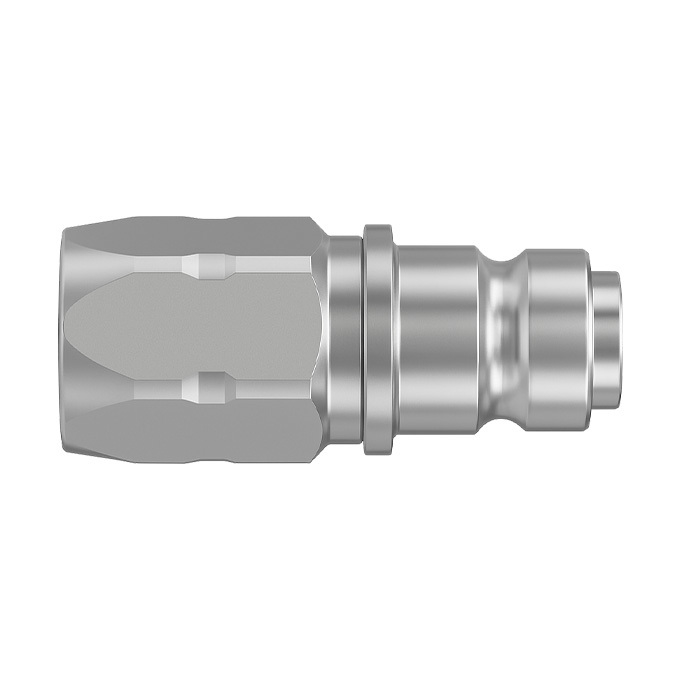

수 (플러그)
• 토크 렌치 및 유압 텐셔너
누출이 없고 소형이며 정밀한 커플링이 필수적인 경우.
• 부식 환경에서의 유지보수
해양, 해상 및 화학 시설에 적합합니다.
• 휴대용 유압 장치
소량 유체 제어가 필요한 고압 시스템용.
CB-10116은 다음 측면에서 CEJN 116 시리즈와 완벽하게 호환됩니다.
• 치수 및 나사산 인터페이스 (G1/4")
• 밀봉 방식 (CMS 120° 콘)
• 압력 및 온도 정격
• 커플링 형식 (밸브 없는 수 + 안전 암)
Q: CB-10116은 CB-10125 또는 CB-10218과 어떻게 다릅니까?
A: CB-10116은 스테인리스강이며 CMS 금속 씰이 특징입니다. CB-10125 및 10218은 일반적으로 O-링 밀봉이 있는 탄소강입니다. 또한 10116은 더 컴팩트한 디자인이며 수 측에 내부 밸브가 없습니다.
Q: CB-10116은 화학 또는 해양 응용 분야에 적합합니까?
A: 예. 완전 스테인리스강 구조와 누출 없는 디자인으로 부식성 및 민감한 환경에 이상적입니다.
Q: CB-10116이 CEJN 116을 직접 대체할 수 있습니까?
A: 예. 치수 및 기능적으로 완벽하게 호환됩니다.
