Place of Origin:
China
브랜드 이름:
carterberg
인증:
IATF16949
Model Number:
CB-10218

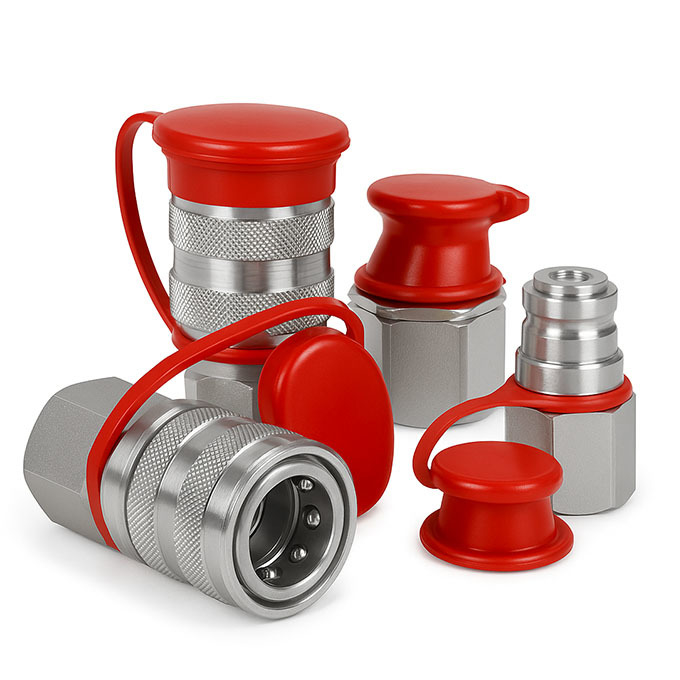

의CB-10218고압 급접속기입니다.100 MPa (14,500 PSI)작업 압력. 콤팩트하고 정밀누출 없는 단속, a기계 잠금 반지, 그리고CEJN 218 호환성, 볼트 텐셔어, 압력 도구 및 제어 된 수압 작업에 이상적입니다.
그G 3/8" 힌트 인터페이스, 단단한 강철 구조와 높은 흐름 프로필은 일관성있는 성능으로 빈번한 고압 주기에 견딜 수 있습니다.
• 100 MPa (14,500 PSI) 로 지정
높은 신뢰성 및 일관성 밀폐를 요구하는 극심한 수압 애플리케이션을 위해 설계되었습니다.
•누출 없는 단속
분리 과정에서 유체 손실을 방지하여 운영자를 보호하고 오염을 최소화합니다.
•컴팩트 프로파일
그냥73길이가 4mm그리고34지름 6mm, 좁은 집합 부위에 이상적입니다.
•포지티브 잠금 메커니즘
암컷의 결합은자동 기계 잠금 반지압력 상태에서 우연히 끊어지는 것을 방지하기 위해서입니다.
•높은 유동률
최대15 L/min좁은 통로를 통해 반응형 수압 제어 기능을 지원합니다.
•소재 및 밀봉
내구성을 위해 아연 코팅을 가한 강철; 표준NBR 밀봉선택적으로 고무-금속 인터페이스가 있습니다.
•스레드 G 3/8?? 연결
테스트 장비와 초고압 장치에 안전한 설치를 보장합니다.
| 사양 | 가치 |
|---|---|
| 작업 압력 | 100 MPa (14,500 PSI) |
| 폭발 압력 | ≥200 MPa |
| 유동률 | 15 L/min |
| 스레드 연결 | G 3/8 |
| 길이 | 73.4mm |
| 외부 지름 | 34.6mm |
| 랭치 크기 | 27mm |
| 토크 | 60~70Nm |
| 밀폐형 | NBR (선택가능 금속 고무) |
| 소재 | 금속으로 코팅된 강철 |
| 온도 범위 | -30°C ~ +100°C |
| 잠금 | 기계용 반지 (여성) |
CB-10218의 전형적인 압력 흐름 곡선

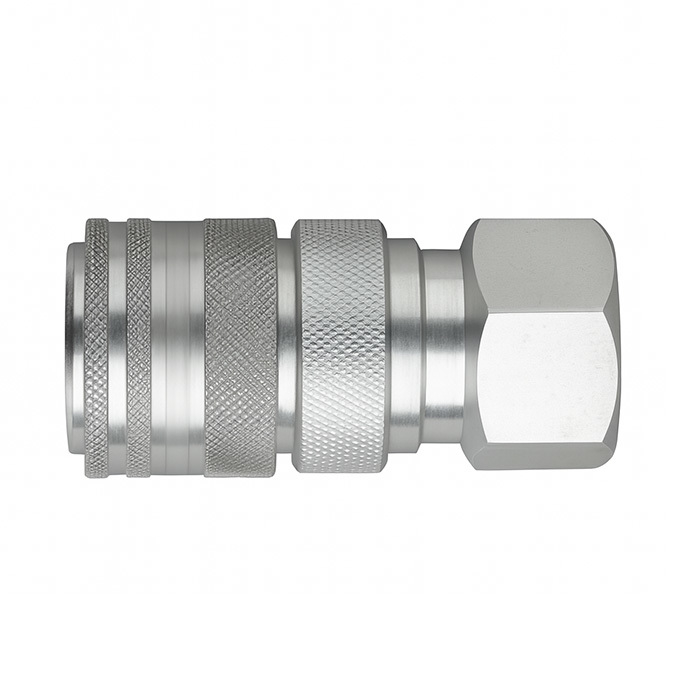

암컷 (소켓)

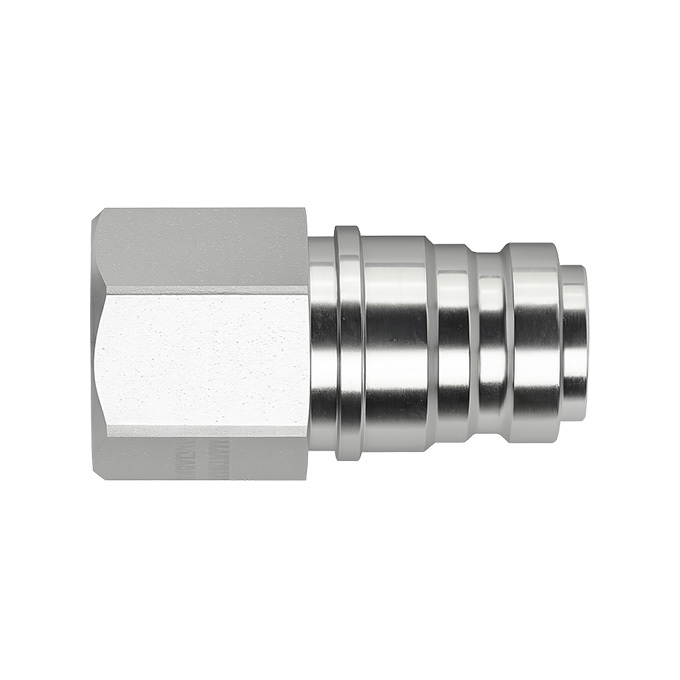

남성 (플러그)
CB-10218은 CEJN 218 시리즈 결합과 구조적이고 기능적으로 호환됩니다.대부분의 표준 100 MPa 도구 및 장착 장치에서 직접 교체 할 수 있습니다..
Q: CB-10218은 압력으로 연결될 수 있나요?
A: 아니. 시스템 은 연결 이 끊기 전 압력 절감 해야 합니다. 기계적 로킹 은 완전 융합 후 안전 을 보장 합니다.
Q: CEJN 218 부품과 교환 가능한가요?
A: 예. CB-10218는 CEJN 218 시리즈 남성 및 여성 결합과 떨어지는 호환성을 제공합니다.
Q: 이것은 동적 또는 펄싱 흐름에 적합합니까?
A: 네, 가등급 압력 및 온도 범위 내입니다. 자주 자전거를 타는 경우, 선택적 금속 밀폐가 권장됩니다.
