Place of Origin:
China
브랜드 이름:
carterberg
인증:
IATF16949
Model Number:
CB-10125

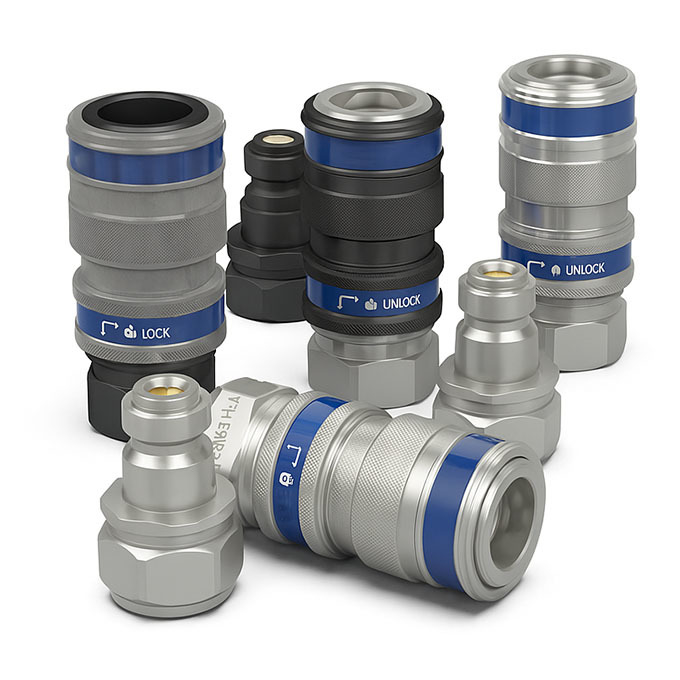

이 CB-10125 유압 퀵 커플링은 최대 250 MPa (36,250 PSI)까지 작동하는 250 MPa (36,250 PSI) 시스템을 위해 특별히 제작되었습니다. 밸브리스 플러그, 금속 대 금속 씰, 그리고 컴팩트한 G1/4" 나사산 구성을 갖춘 이 제품은 유압 볼트 텐셔너, 베어링 풀러, 그리고 정밀 고하중 응용 분야에 사용되는 기타 장비에 적합한 선택입니다.
이 모델은 Carterberg의 CEJN 125 호환 시리즈의 일부이며 극한 하중에서도 원활하고 누출 없는 연결 및 분리를 제공합니다. CMS 금속 씰 (120° 콘)은 빈번한 사이클에서 안전성과 반복성을 보장합니다.
• 250 MPa 작동 압력 정격
제어된 툴링 및 테스트 시스템에서 극한의 유압력을 처리하도록 제작되었습니다.
• 컴팩트한 치수
단 73.8 mm의 전체 길이와 30 mm 외부 직경 — 좁은 조립 공간에 이상적입니다.
• 플러그 측에 밸브 없음
단순화된 내부 구조는 압력 강하를 최소화하고 더 빠른 압력 평형을 촉진합니다.
• 안전한 CMS 금속 대 금속 밀봉
중요한 영역에서 O-링에 대한 의존성을 제거하여 초고압에서 뛰어난 성능을 제공합니다.
• 표준 먼지 캡 및 안전 잠금 장치
각 장치에는 오염 및 우발적인 해제를 방지하기 위한 통합 안전 잠금 장치와 보호 캡이 포함되어 있습니다.
• CEJN 125 시리즈 호환
CEJN 125 제품과 기능적으로 호환되며, 공급 유연성과 비용 효율성을 향상시킵니다.
| 사양 | 값 |
|---|---|
| 작동 압력 | 250 MPa (36,250 PSI) |
| 파열 압력 | 500 MPa |
| 공칭 직경 | 2.5 mm |
| 유량 | 5.8 L/min |
| 연결 유형 | G 1/4" |
| 길이 | 73.8 mm |
| 직경 | 30 mm |
| 렌치 크기 | 26 mm |
| 토크 | 40–50 Nm |
| 밀봉 방법 | CMS 120° 금속 콘 |
| 씰 재질 | NBR (니트릴) |
| 온도 범위 | -30°C ~ +100°C |
| 재질 | 급랭 아연-니켈 코팅 강철 |
CB-10125의 일반적인 압력-유량 곡선.
밸브리스 디자인과 컴팩트한 내부 경로 덕분에 최소한의 압력 강하를 보여줍니다.

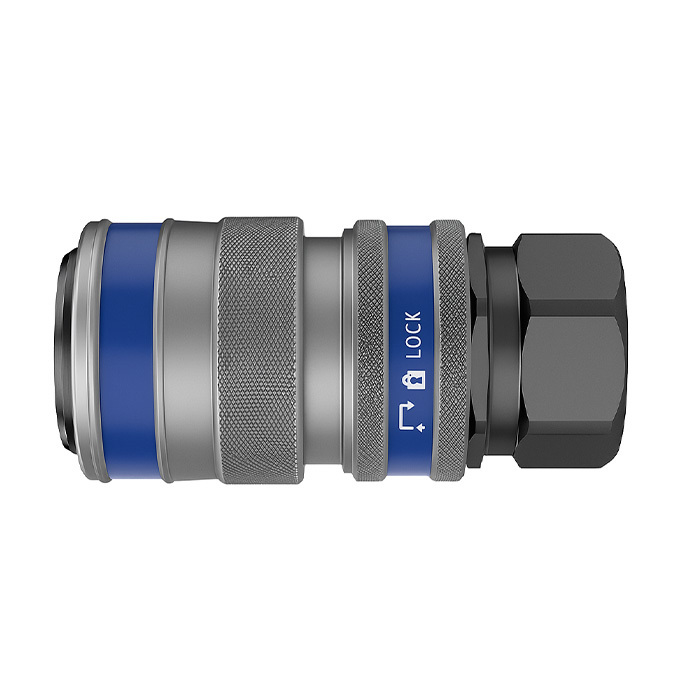

암 (소켓)

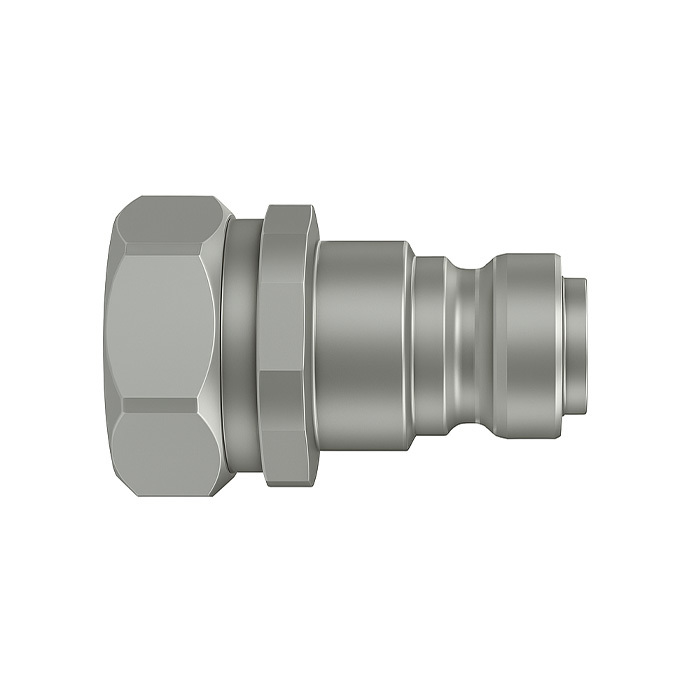

수 (플러그)
CB-10125는 CEJN 125 시리즈와 완벽하게 호환되며, 크기, 밀봉 인터페이스 및 유압 성능을 포함합니다. 상호 교환이 가능하지만, 교체 또는 개조 시 씰 재질 (NBR vs Viton) 및 최대 토크 설정을 확인하는 것이 좋습니다.
Q: CB-10125를 맥동이 있는 동적 압력 시스템에 사용할 수 있습니까?
A: 초고압, 정적 하중 사이클에 적합합니다. 맥동 시스템의 경우, 강화된 변형에 대해 문의하십시오.
Q: 커플링은 완전히 밸브가 없습니까?
A: 예. 수컷 (플러그)은 유체 제한을 최소화하기 위해 밸브가 없습니다. 분리하기 전에 시스템의 압력을 제거해야 합니다.
Q: CEJN 125 공구와 호환됩니까?
A: 예. CB-10125는 볼트 텐셔너, 풀러 등에 사용하도록 설계된 CEJN 125와 기능적으로 호환되는 대체품입니다.
