원래 장소:
중국
브랜드 이름:
carterberg
인증:
IATF16949
모델 번호:
CB-SPL-10F

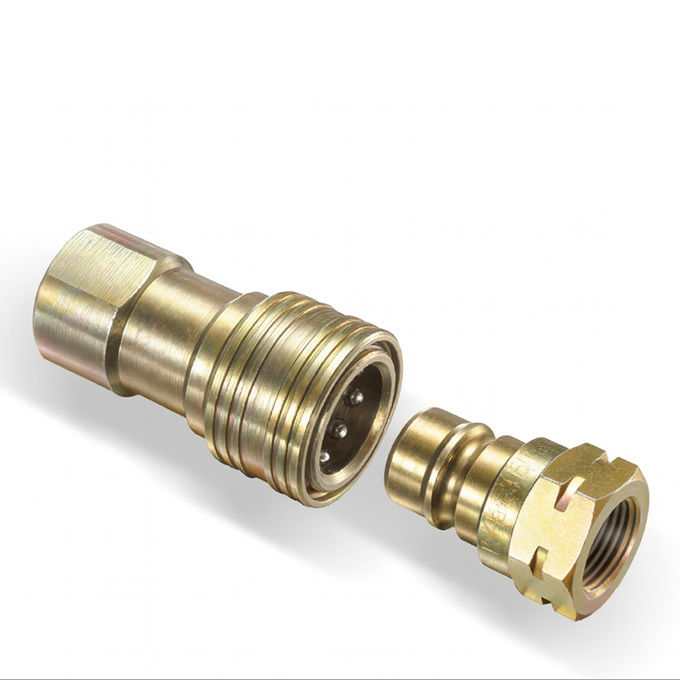

CB-SPL-10F는 ISO 7241-1 A에서 설정한 형상 표준을 준수하여 전 세계 유압 시스템에서 원활하게 장착됩니다. 다음은 크기별 치수 특성입니다.
| ISO 크기 | 공칭 직경(mm) | L1(mm) | L2(mm) | Ø1(mm) | Ø2(mm) | F(나사산) | 무게(g) |
|---|---|---|---|---|---|---|---|
| 1/4” | 6.3 | 68 | 36 | 25 | 19 | G 1/4 / NPT 1/4 | 94 |
| 3/8” | 10 | 76 | 41.5 | 30 | 23 | G 3/8 / NPT 3/8 | 139 |
| 1/2” | 12.5 | 91 | 49 | 38 | 27 | G 1/2 / NPT 1/2 | 238 |
| 3/4” | 20 | 110 | 61.5 | 48 | 35 | G 3/4 / NPT 3/4 | 484 |
| 1” | 25 | 128 | 71.5 | 53 | 41 | G 1 / NPT 1 | 670 |
모든 측정값은 연결된 위치의 소켓 절반을 나타냅니다.
각 크기는 표준 오일 점도에서 최소한의 압력 강하로 압력 최적화된 성능을 제공합니다. 아래 값은 40°C에서 30 cSt 유압 오일을 기준으로 합니다.
| ISO 크기 | 최대 작동 압력(bar/psi) | 유량(Δp = 1 bar) | 유출(ml) |
|---|---|---|---|
| 1/4” | 315 / 4565 | 6.3 l/min | 0.35 |
| 3/8” | 315 / 4565 | 10 l/min | 1.5 |
| 1/2” | 250 / 3625 | 12.5 l/min | 2.6 |
| 3/4” | 250 / 3625 | 20 l/min | 8.5 |
| 1” | 200 / 2900 | 25 l/min | 13 |
CB-SPL-10F는 응용 분야 노출(온도, 화학적 호환성, 시스템 압력)에 따라 재료 및 씰을 유연하게 선택할 수 있습니다.
| 구성 요소 | 표준 재료 | 선택 사항 |
|---|---|---|
| 본체 / 슬리브 | 아연 도금 강철(Cr6-free) | 요청 시 스테인리스 스틸 |
| 밸브 | 아연 도금 강철 | – |
| 볼 | 스테인리스 스틸 | – |
| 스프링 | 탄소강 | 스테인리스 스틸 |
| 씰 | NBR(니트릴) | FKM(Viton) |
온도 범위:
• NBR: -20°C ~ +100°C
• FKM: -20°C ~ +200°C
