원래 장소:
상하이, 중국
브랜드 이름:
Carterberg
인증:
IATF16949
모델 번호:
CB-SPS-3FN-BE

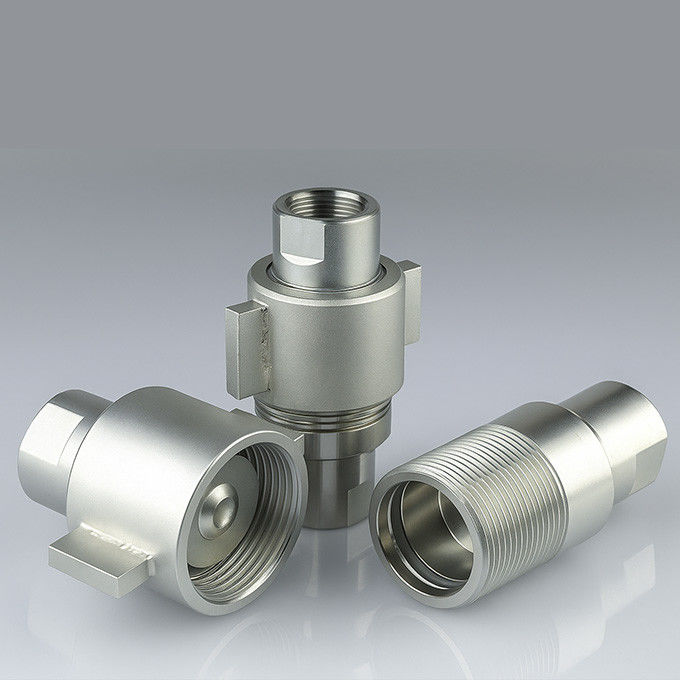

CB-SPS-3FN-BE는 오일 및 가스, 시추 장비, 및 건설 차량에서 작동하는 고압 유체 이송 시스템용으로 설계된 Carterberg의 견고한 강철 유압 퀵 커플러입니다. 윙 너트 잠금 슬리브 및 ACME 나사산 프로파일을(를) 사용하면 도구 없이 잔류 압력에서도 수동으로 빠르게 연결할 수 있습니다.
이 모델은 드라이 브레이크 이중 차단 밸브, 경화 강철 코어 및 니트릴 고무 씰을 특징으로 하여 까다로운 열 및 압력 사이클에서 누출을 방지합니다. 일반적인 상호 교환 표준과 완벽하게 호환되므로 국제 운영을 위한 이상적인 개조 옵션을 제공합니다.
| 매개변수 | 값 |
|---|---|
| 모델 | CB-SPS-3FN-BE |
| 연결 유형 | 나사산 연결(윙 너트, ACME 나사산) |
| 밸브 유형 | 이중 차단, 드라이 브레이크 |
| 씰 재질 | NBR(Buna-N) |
| 바디 재질 | 아연 도금 탄소강 |
| 공칭 크기 | 3/4", 1", 1-1/4", 1-1/2", 2" |
| 정격 압력 | 5000 PSI(모든 크기) |
| 정격 유량(GPM) | 50, 74, 127, 185, 264(크기에 따라 다름) |
| 온도 범위 | –30°C ~ +120°C |
| 상호 교환 | Faster OGV, Stucchi VOF |
| 바디 크기 | PARTNO. | L | LS | LP | Φ D | HEX1 | HEX2 | T |
| 3/4" | CB-S6B-3FN-A | 123.5 | 71.8 | 83.2 | 77 | S31.8对边 | S31.8对边 | G3/4" |
| 1" | CB-S8B-3FN-A | 153 | 87.3 | 105.8 | 105 | S41.3对边 | S41.3对边 | G1" |
| 1-1/4" | CB-S10B-3FN-A | 197.8 | 113 | 136.8 | 116 | S50.8对边 | S50.8对边 | G1-1/4" |
| 1-1/2" | CB-S10B-3FN-A | 219.6 | 127 | 151.2 | 145 | S57对边 | S57对边 | G1-1/2" |
| 2" | CB-S10B-3FN-A | 255 | 154.5 | 179 | 170 | S74对边 | S74对边 | G2 |
| 기능 | 장점 |
|---|---|
| ACME 나사산 + 윙 너트 슬리브 | 부드러운 결합 및 높은 토크 저항 |
| 잔류 압력 연결 | 현장 서비스 중 작업자 친화적 |
| 드라이 브레이크 밸브 | 오염 및 유출 위험 감소 |
| 표준화된 씰링 | Skydrol 및 광물 기반 유체와 호환 |
