Name: 힌트 하이드럴 퀄프 커플링 cb-sps-3fn-96
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPS-3FN-96
Availability: InStock

집 > 상품 > 액체 고속 커플링 >

힌트 하이드럴 퀄프 커플링 cb-sps-3fn-96

Place of Origin:

Shanghai, China

브랜드 이름:

Carterberg

인증:

IATF16949

Model Number:

CB-SPS-3FN-96

저희와 연락

인용 을 요청 하십시오

제품 세부 사항

Serise:

threaded-hydraulic-quick-coupling

Size:

3/4", 1", 1-1/4"

Material:

Carbon steel with zinc

Working Pressure:

Up to 3000 psi

Rated Flow:

Up to 100 gpm

Temperature Range:

-30°C to +120°C

Application:

Mobile hydraulic systems with confined panel spaces ,Oilfield and chemical service vehicles

Interchangeable:

HANSEN FD86 Series

지불 및 배송 조건

Minimum Order Quantity

Negotiation

가격

협상 가능

Packaging Details

carton

Delivery Time

7-20 work days

Payment Terms

L/C,D/A,D/P,T/T,Western Union

Supply Ability

5000~20000 pc/month

스레드형 하이드롤릭 빠른 접착기 cb-sps-3fn-w6000

가장 좋은 가격 을 구하라

힌트 하이드럴 퀄프 커플링 cb-sps-3fn-fd86

가장 좋은 가격 을 구하라

힌트 하이드럴 퀄프 커플링 cb-sps-3fn-96

가장 좋은 가격 을 구하라

나사산 유압 퀵 커플링 CB SPS 3FN WA56000

가장 좋은 가격 을 구하라

저희와 연락

86-021-37214610

지금 연락하세요

제품 설명

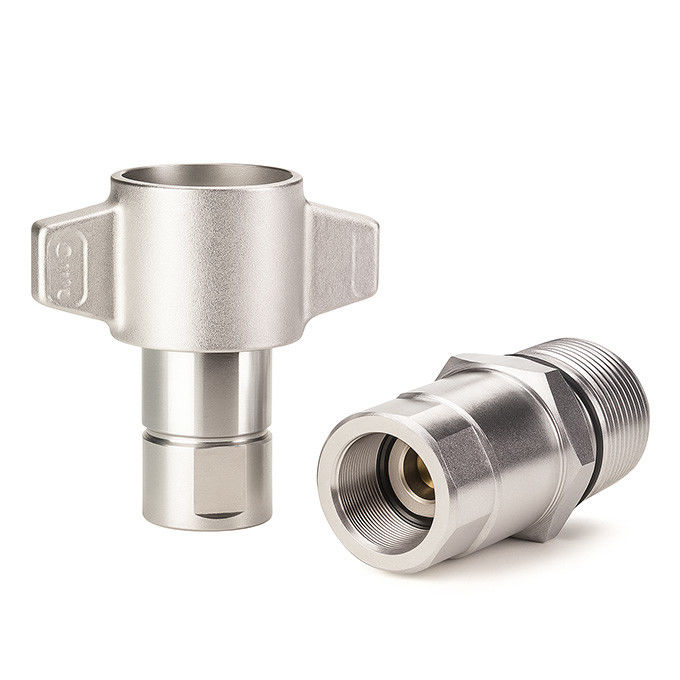

CB-SPS-3FN-96 나사산 유압 커플러 | 플랜지 장착용 Carterberg 윙 너트 타입

CB-SPS-3FN-96은 잔류 압력 및 진동 하에서 안정적인 연결이 필요한 응용 분야를 위해 설계된 윙 스타일의 나사산 유압 퀵 커플러입니다.양방향 차단 구조와 플랜지 장착 기능을 갖춘 이 모델은 빠르고 수동적인 연결과 안전한 고정이 중요한 시스템에 이상적입니다.

일반적인 플랜지 표준과 호환되므로 모바일 유압, 유전 시스템 및 고압 이송 라인에 다용도성과 강도를 제공합니다.

주요 특징

• 도구 없이 손쉽게 수동 연결을 위한 윙 핸들 디자인

• 통합된 이중 차단 밸브가 있는 나사산 연결 (유체 손실 없음)

• 고압 또는 맥동 시스템을 위한 잔류 압력 연결 기능

• 패널 또는 벌크헤드 설치에 적합한 플랜지 장착 인터페이스

• 3가지 크기: 3/4", 1", 1-1/4" 사용 가능

• 유연한 사용을 위해 유사한 프로파일의 나사산 커플러와 호환

• 모바일 또는 대형 유압 장치에 적합한 진동 방지 바디.

기술 사양

크기 (인치)	정격 압력 (PSI)	정격 압력 (Bar)	유량 (GPM)	온도 범위	씰 재질
3/4"	3,000	207	50	-30°C ~ +120°C	NBR
1"	3,000	207	75	-30°C ~ +120°C	NBR
1-1/4"	2,750	190	100	-30°C ~ +120°C	NBR

• 재질: 아연 도금 탄소강

• 연결 유형: 윙 너트 나사산 연결

• 씰 유형: 이중 차단, 내부 포핏 밸브

• 설치: 플랜지 면을 통해 패널 장착 (선택 사양인 보호 먼지 캡 포함)

치수 개요

암 (소켓)

바디 크기	PARTNO.	나사산	A	B	HEX
3/4"	CB-S6B-3FN-A	3/4-14	79	103	29,2
1"	CB-S8B-3FN-A	1-11 1/2	96	113	36,6
1"1/4	CB-S10B-3FN-A	1-1/4	101	132	45,2

수 (플러그)

바디 크기	PARTNO.	나사산	C	D	HEX
3/4"	CB-P6B-3FN-A	3/4-14	79	38	33,3
1"	CB-P8B-3FN-A	1-11 1/2	90	47,5	39,6
1"1/4	CB-P10B-3FN-A	1-1/4	94	53,8	47,8

응용 분야

• 제한된 패널 공간이 있는 모바일 유압 시스템

• 유전 및 화학 서비스 차량

• 잔류 압력 허용이 필요한 고압 시스템

• 강한 진동 또는 충격 하중이 있는 장비 (예: 드릴링 장치, 윈치)

표준 나사산 커플러 대신 CB-SPS-3FN-96을 선택해야 하는 이유?

기존의 육각 스타일 나사산 커플러와 비교하여 96 윙 타입은 다음과 같은 장점을 제공합니다.

• 압력 하에서 더 쉬운 수동 조임/풀림

• 설치 중 더 빠른 시각적 정렬

• 일관된 인터페이스 크기로 간소화된 패널 장착

• 빈번한 분해가 필요한 경우 안정적인 연결
