Name: 나사산-하이드 릴-퀸-커플 링 -CB-Hydrav-KD
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-Hydrav-KD
Availability: InStock

집 > 상품 > 액체 고속 커플링 >

나사산-하이드 릴-퀸-커플 링 -CB-Hydrav-KD

원래 장소:

상하이, 중국

브랜드 이름:

Carterberg

인증:

IATF16949

모델 번호:

CB-Hydrav-KD

저희와 연락

인용 을 요청 하십시오

제품 세부 사항

세라이즈:

나사산-이수성-Quick 커플 링

크기:

1/4 ", 3/4", 1 ", 1-1/2"

소재:

스테인리스 스틸

작업 압력:

최대 6525 psi

작동 온도:

+150' Ｃ에 대한 -40' Ｃ

적용:

항공기 유압 테스트 벤치, 항공 접지 유지 보수 시스템

Interchangeable:

GROMELLE HYDRAV Series

지불 및 배송 조건

최소 주문 수량

협상

가격

협상 가능

포장 세부 사항

카튼

배달 시간

7~20일

지불 조건

L/C,D/A,D/P,T/T,Western 통합

공급 능력

5000~20000 pc / 달

스레드형 하이드롤릭 빠른 접착기 cb-sps-3fn-w6000

가장 좋은 가격 을 구하라

힌트 하이드럴 퀄프 커플링 cb-sps-3fn-fd86

가장 좋은 가격 을 구하라

힌트 하이드럴 퀄프 커플링 cb-sps-3fn-96

가장 좋은 가격 을 구하라

나사산 유압 퀵 커플링 CB SPS 3FN WA56000

가장 좋은 가격 을 구하라

저희와 연락

86-021-37214610

지금 연락하세요

제품 설명

CB-HYDRAV-KD 항공 지상 시스템용 나사산 드라이 브레이크 유압 커플러 – Carterberg

CB-HYDRAV-KD는 중요한 항공우주 지상 지원 시스템에서 고도의 무결성 연결을 위해 설계된 나사산 유압 퀵 커플러입니다.진동 방지 잠금 슬리브와 드라이 브레이크 밸브 아키텍처를 특징으로 하여 유체 유출을 방지하고 압력 하에서 안전한 작동을 보장합니다.

기존의 푸시-투-커넥트 시스템과 달리 CB-HYDRAV-KD는 통합 안전 링이 있는 빠른 나사산 슬리브를 사용하여 항공기 테스트 벤치 및 임무 수행에 중요한 이동식 유압 장치와 같이 풀림 방지가 필수적인 응용 분야에 특히 적합합니다.

주요 특징

• 나사산 슬리브 잠금: 외부 슬리브를 조여 빠르게 연결하며, 진동 방지 안전을 위한 기계식 잠금 링이 있습니다.

• 드라이 브레이크 아키텍처: 이중 차단 밸브 시스템은 연결 시 공기 유입을 최소화하고 분리 시 유체 손실을 줄입니다.

• EPDM 41B 씰: NF L 17-241 표준을 준수하며, 인산 에스테르 유체(예: Skydrol®)와 호환됩니다.

• SAE AS 4395 포트 어댑테이션: 표준 테스트 벤치 매니폴드 및 항공기 유압 지상 포인트와 통합하도록 설계되었습니다.

• 광범위한 작동 범위: 최대 450 bar / 6525 psi의 압력 등급, -40°C ~ +150°C의 온도 범위.

기술 사양

매개변수	값
모델	CB-HYDRAV-KD
연결 유형	안전 잠금 링이 있는 나사 연결
밸브 유형	이중 차단, 드라이 브레이크
씰 재질	EPDM 41B (Skydrol 호환)
본체 재질	양극 산화 알루미늄
스프링 및 밸브 재질	스테인리스 스틸
공칭 직경 옵션	1/4",3/4",1",1-1/2"
작동 압력	크기에 따라 최대 450 bar (6525 psi)
작동 온도	-40°C ~ +150°C
연결 표준	SAE AS 4395 인터페이스
분리 시 유출	0.18 ml – 1.16 ml (크기에 따라 다름)

치수 개요

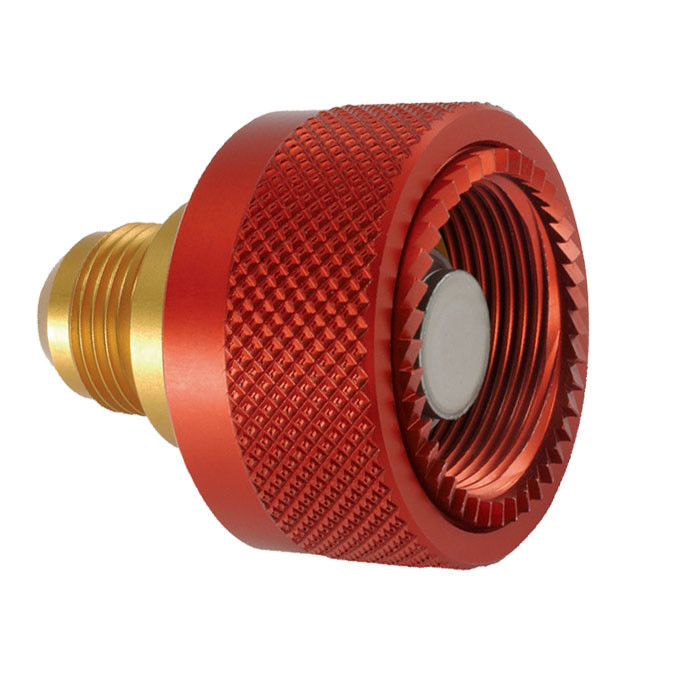

암 (소켓)

본체 크기	PARTNO.	A	B	C	HEX
1/4"	CB-S2B-5MU-E	41	39	14	14
3/4"	CB-S6B-5MU-E	49	60	22	33
1"	CB-S8L-5MU-E	79	70	23	48
1"1/2	CB-S10B-5MU-E	91	80	28	54

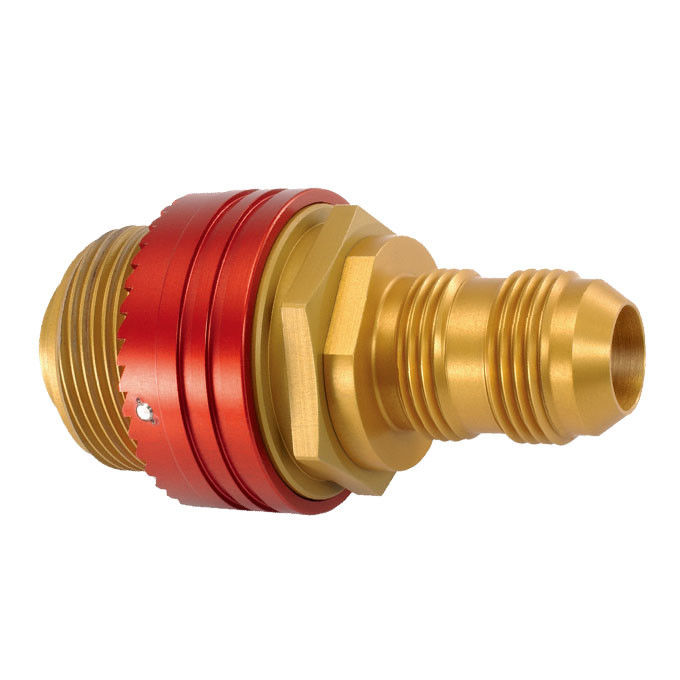

수 (플러그)

본체 크기	PARTNO.	D	E	F	HEX
1/4"	CB-P2B-5MU-E	35	25	14	29
3/4"	CB-P6B-5MU-E	61	41	36	41
1"	CB-P8L-5MU-E	73	60	23	54
1"1/2	CB-P10B-5MU-E	81	70	28	70

응용 시나리오

CB-HYDRAV-KD 커플링은 주로 다음에 사용됩니다:

• 항공기 유압 테스트 벤치

• 항공 지상 유지보수 시스템

• 풀림 방지 요구 사항이 있는 공구 및 패널 인터페이스

• 압력 하에서 드라이 브레이크가 필요한 이동 장비

Carterberg’s CB-HYDRAV-KD를 선택해야 하는 이유?

실패가 용납되지 않는 분야(예: 항공우주 지상 제어 및 유압 실험실 테스트)에서 CB-HYDRAV-KD는 다음과 같은 특징으로 두각을 나타냅니다:

• 나사 슬리브를 통한 향상된 진동 방지 안전

• 최소한의 유체 손실 및 공기 유입

• 항공우주 등급 유체와의 씰 호환성

• 여러 크기로 제공되는 컴팩트하고 모듈식 디자인
