Name: 힌트 하이드럴 퀄프 커플링 cb-sps-3fn-fd86
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPS-3FN-FD86
Availability: InStock

집 > 상품 > 액체 고속 커플링 >

힌트 하이드럴 퀄프 커플링 cb-sps-3fn-fd86

threaded hydraulic quick couplings

hydraulic quick couplers with warranty

CB SPS 3FN FD86 couplers

원래 장소:

상하이, 중국

브랜드 이름:

Carterberg

인증:

IATF16949

모델 번호:

CB-SPS-3FN-FD86

저희와 연락

인용 을 요청 하십시오

제품 세부 사항

세라이즈:

나사산-이수성-Quick 커플 링

크기:

1 ", 1-1/4"

소재:

탄소 강철

정격유량:

최대 75 gpm

정량 압력:

최대 750psi

적용:

채굴 기계, 유압 도구 시스템, 고압 모바일 장비, 패널 장착 전송 라인, 석유 및 가스 유지 보수 장치

교환할 수 있습니다:

Hansen FD86 시리즈

강조하다:

threaded hydraulic quick couplings

hydraulic quick couplers with warranty

CB SPS 3FN FD86 couplers

지불 및 배송 조건

최소 주문 수량

협상

가격

협상 가능

포장 세부 사항

카튼

배달 시간

7~20일

지불 조건

L/C,D/A,D/P,T/T,Western 통합

공급 능력

5000~20000 pc / 달

cb sp 10f tg iso 7241 하이드로릭 빠른 결합

가장 좋은 가격 을 구하라

cb spm 10f a iso 7241a 내식성 유압 퀵 커플링

가장 좋은 가격 을 구하라

저희와 연락

86-021-37214610

지금 연락하세요

제품 설명

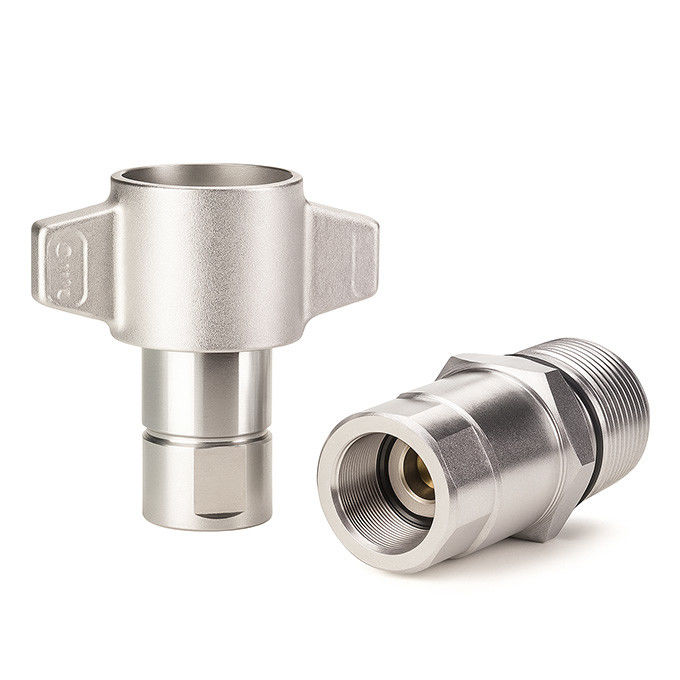

CB-SPS-3FN-FD86 스레드 투 연결 유압 커플러

CB-SPS-3FN-FD86은 압력 서지 및 유체 청결도가 중요한 고 임펄스 시스템을 위해 설계된 Carterberg의 고급 스레드 투 연결 유압 퀵 커플링입니다. 드라이 브레이크, 윙 너트/육각 너트 구성을 기반으로 하여, 배압에서 작동할 때에도 안전한 연결과 최소한의 유체 손실을 보장합니다.

광업, 유압 공구 시스템, 벌크헤드 장착 유체 이송과 같은 산업을 위해 설계된 이 커플링은 튜브형 밸브 구조와 금속 대 금속 2차 밀봉 기능을 갖추고 있어 최대 5000 PSI까지 강력한 성능을 제공합니다.

주요 특징

• 윙 또는 육각 너트가 있는 스레드 투 연결

유체 유출 위험 없이 (최대 750 psi) 압력 하에서 연결을 가능하게 합니다.

• 드라이 브레이크 밸브 디자인

연결/분리 시 유체 손실을 최소화하고 공기 유입을 방지합니다.

• 테플론 백업 링 + 금속 대 금속 밀봉

열 사이클링에서도 높은 임펄스 저항과 긴 밀봉 수명을 보장합니다.

• 아크메 스레드 프로파일

갤링을 방지하고 정렬을 개선하며 가혹한 환경에서 반복적인 연결을 지원합니다.

• 패널/벌크헤드 장착용 강철 플랜지

옵션 플랜지는 견고한 시스템 어셈블리에 통합을 단순화합니다.

기술 사양

매개변수	값
모델	CB-SPS-3FN-FD86
유형	스레드 투 연결, 드라이 브레이크
연결 스타일	윙 너트 또는 육각 너트
밸브 유형	튜브형, 이중 차단
씰 재질	Buna-N (NBR)
본체 재질	아연 3가 도금된 고강도 탄소강
백업 씰	PTFE (테플론)
최대 작동 압력	5,000 PSI
압력 하 연결	최대 750 PSI
장착 옵션	강철 플랜지 (옵션)
사용 가능한 크기	1", 1-1/4"

치수 개요

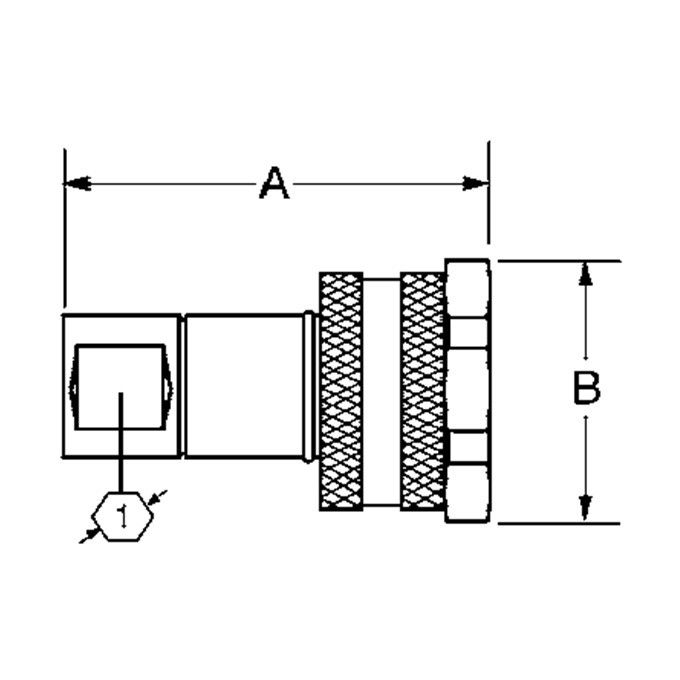

암 (소켓)

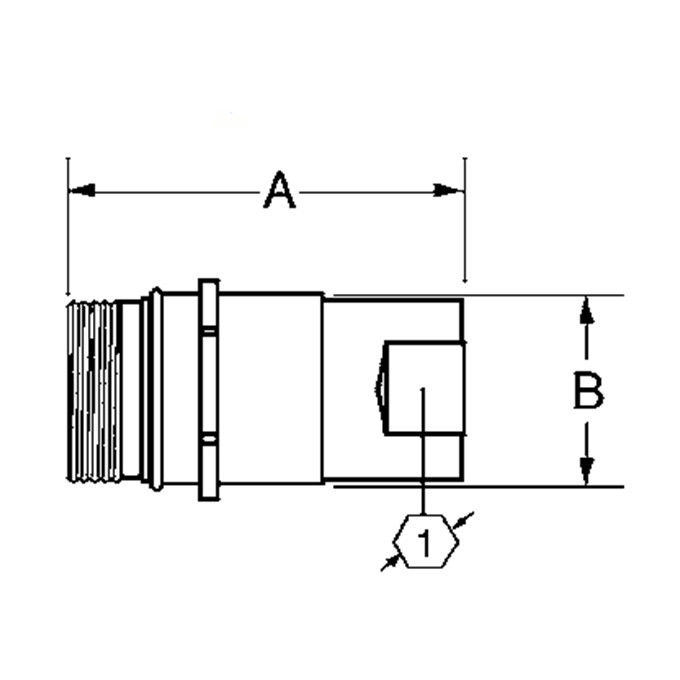

수 (플러그)

본체 크기	PARTNO.	스레드	A	B	HEX
1"	CB-S8S-3FN-G	1-11 1/2	4.98	4.50	-
1"	CB-S8S-3FN-G	1-11 1/2	4.98	2.81	1.62
1"	CB-P8S-3FN-G	1-11 1/2	4.40	2.11	1.75

응용 분야

• 광산 기계

• 유압 공구 시스템

• 고압 이동 장비

• 패널 장착 이송 라인

• 석유 및 가스 유지 보수 장치

Carterberg 엔지니어링 인사이트

CB-SPS-3FN-FD86은 단순한 스레드 투 연결 피팅이 아닙니다. 고 임펄스 밸브 성능, 잔류 압력 허용 오차 및 견고한 아크메 스레딩을 결합하여 Carterberg는 다른 곳에서는 실패하는 장기적인 안정성을 보장합니다. 깊은 광산 작업이나 가압 이동 수리 스테이션에서든 이 커플링은 진동, 오염 및 과도한 조임으로 인한 손상을 방지하여 중요 임무 응용 분야에 적합한 솔루션입니다.

기술 시트 또는 샘플에 관심이 있으십니까?

CAD 도면, 호환성 안내를 받거나 견적을 요청하려면 연락하십시오.

Carterberg의 스레드 유압 시리즈는 IATF16949를 준수하며 맞춤형 사양에 적합합니다.
