원래 장소:
상하이, 중국
브랜드 이름:
Carterberg
인증:
IATF16949
모델 번호:
CB-SP-6FN-RW
| 구성 요소 | 소재 |
|---|---|
| 몸 / 장갑 / 끝 | 스테인리스 스틸 |
| 밸브 | 금속 |
| 스프링 & 볼 | 스테인리스 스틸 |
| 밀봉 재료 | 비톤 (요청에 따라 다른 것) |
이 구성은우수한 화학 저항성, 열 안정성, 그리고 현장 또는 모바일 사용에서 장기적인 신뢰성.
| 매개 변수 | 사양 |
|---|---|
| 연결 방법 | 픽업 연결 |
| 밀봉 종류 | 이중 밀폐 + 평면 밸브 |
| 밸브 유형 | 평면, 분출량이 적다 |
| 작업 압력 | 160 바 / 2320 PSI |
| 가산 흐름 | 16 ∼ 40l/min |
| 공기 포함 | ≤ 0.10 ml / 0.20 ml |
| 유출물 | ≤ 0.01 ml / 0.02 ml |
| 온도 범위 | 20°C ~ +200°C (4°F ~ +392°F) |
| 사용 가능한 크기 | 1/4" 3/8" |
| 표준 | ISO 16028 호환성 |
| 대용품 | 한센 RW 시리즈 |
CB-SP-6FN-RW 여성 커넥터와 내부 밸브 배열을 보여주는 기술 도면
| 몸 크기 | 파트너 | 스라인 | A | B | C | HEX |
| 1/4인치 | CB-S2L-6MG-F | G1/4 | 53,5 | 30 | 11 | 24 |
| 3/8" | CB-S3L-6MG-F | G3/8 | 67,5 | 35 | 12 | 29 |
평면 프로필과 밀폐 인터페이스의 남성 연결 장치의 차원 시각
| 몸 크기 | 파트너 | 스라인 | D | E | F | HEX |
| 1/4인치 | CB-P2L-6MG-F | G1/4 | 46 | 12,5 | 11 | 24 |
| 3/8" | CB-P3L-6MG-F | G3/8 | 57 | 17 | 12 | 29 |

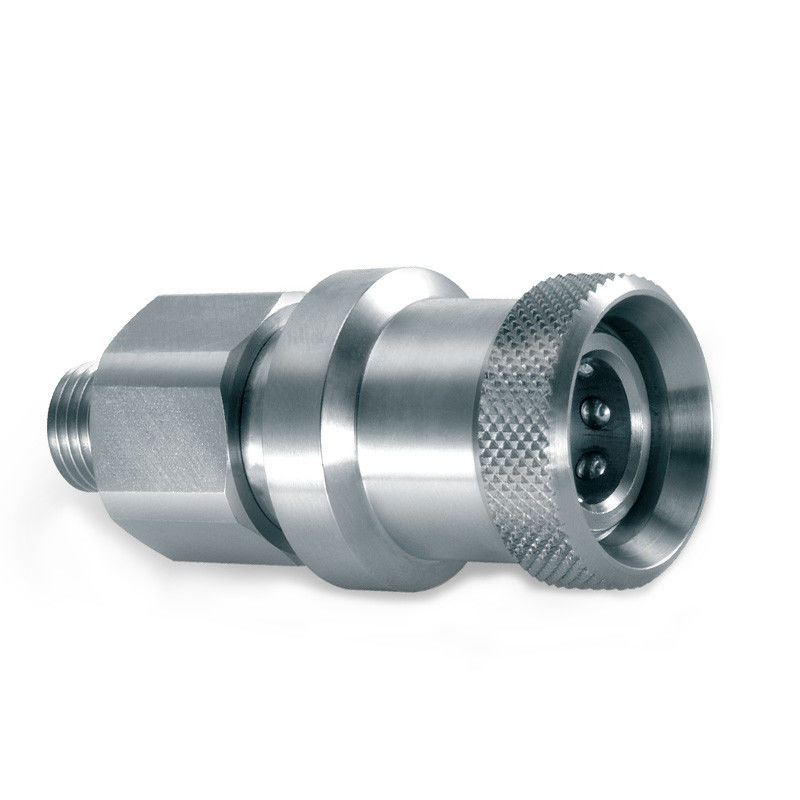

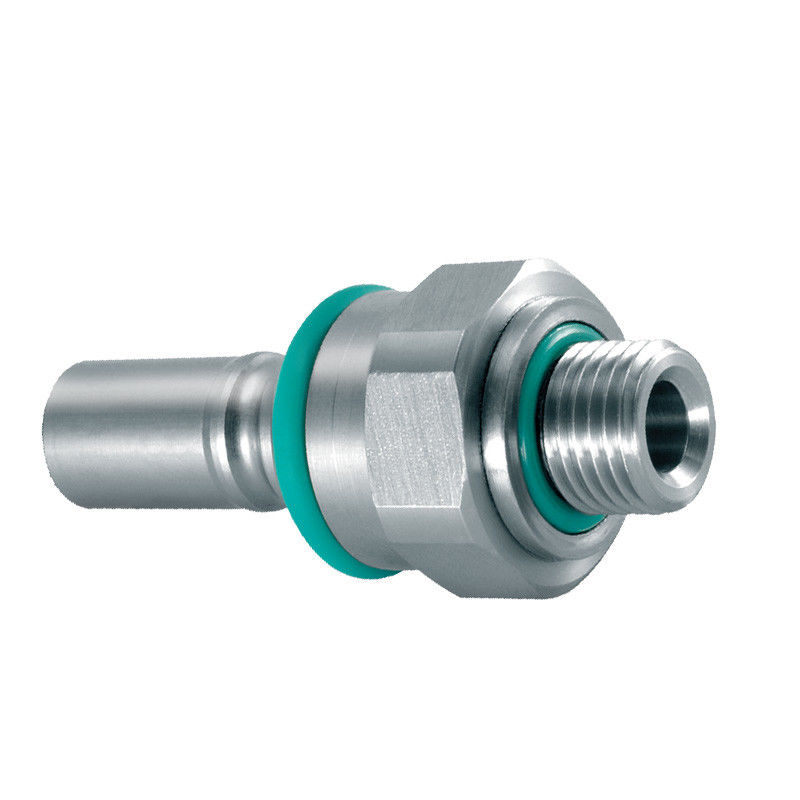

CB-SP-6FN-RW 남성 및 여성 커넥터의 실제 세계 이미지, 외부 디자인과 완성도를 보여줍니다.
