원래 장소:
상하이, 중국
브랜드 이름:
Carterberg
인증:
IATF16949
모델 번호:
CB-SP-6FN-FF
| 구성 요소 | 재료 / 마무리 |
|---|---|
| 몸체 | 금속, 금속, 금속, 금속, 금속 |
| 장갑 | QPQ 가공제철 |
| 밸브 | 강철, 검은색 |
| 끝 연결 | 금속 |
| 스프링 & 볼 | AISI 302 스테인리스 스틸 |
| 밀봉 | 니트릴 (NBR) |
| 먼지 캡 / 플러그 | 빨간색 PVC (다른 옵션) |
| 매개 변수 | 사양 |
|---|---|
| 표준 | ISO 16028 |
| 연결 유형 | 잠금 수갑으로 연결하기 위해 누르는 장치 |
| 작업 압력 | 최대 350 바 / 5075 PSI |
| 가산 흐름 | 12 ∼ 155l/min |
| 온도 범위 | 20°C ~ +100°C (~4°F ~ +212°F) |
| 연결 단절 당 유출 | 00.008 ∙ 0.03 ml |
| 사용 가능한 크기 | 1/4", 3/8", 5/8", 3/4", 1", 1-1/4" |

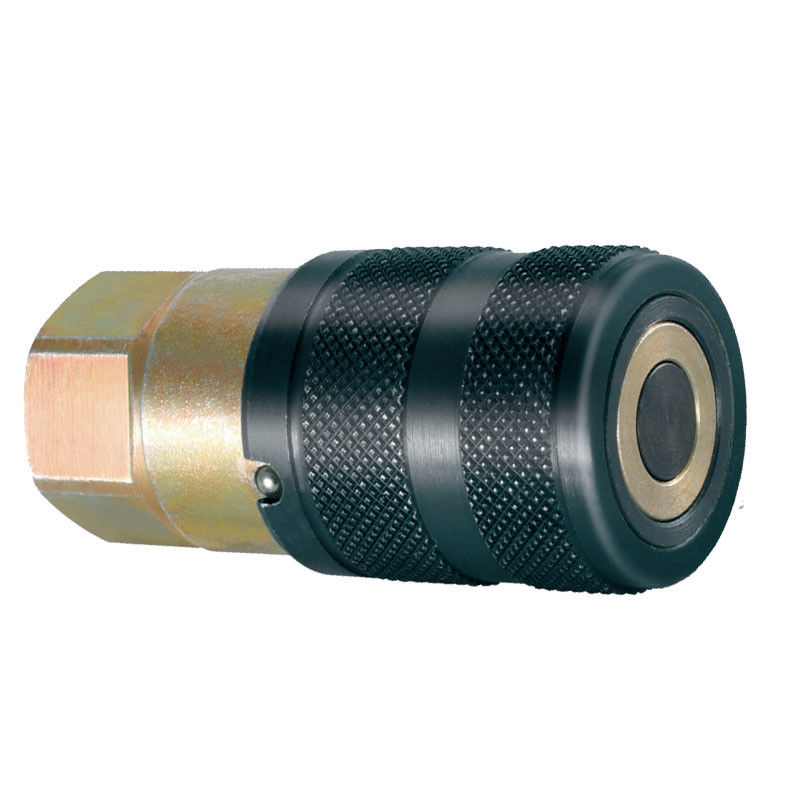

CB-SP-6FN-FF 여성 결합기 기술 도면, 평면 디자인과 QPQ 처리 수갑을 강조
| 몸 크기 | 파트너 | 스라인 | A | B | HEX |
| 1/4인치 | CB-S2S-6FN | 1/4 ′′ | 2.32 | 1.10 | 0.87 |
| 3/8" | CB-S3S-6FN | 3/8 | 2.87 | 1.26 | 1.18 |
| 3/8" | CB-S3S-6FN | 1/2 ′′ | 2.87 | 1.26 | 1.18 |
| 1/2인치 | CB-S4S-6FN | 1/2 ′′ | 3.31 | 1.50 | 1.42 |
| 1/2인치 | CB-S4S-6FN | 3/4 ′′ | 3.31 | 1.50 | 1.42 |
| 5/8" | CB-S5S-6FN | 1/2 ′′ | 3.23 | 1.65 | 1.42 |
| 5/8" | CB-S5S-6FN | 3/4 ′′ | 3.39 | 1.65 | 1.42 |
| 3/4인치 | CB-S6S-6FN | 3/4 ′′ | 3.74 | 1.89 | 1.61 |
| 3/4인치 | CB-S6S-6FN | 1 | 3.86 | 1.89 | 1.61 |
| 1" | CB-S8S-6FN | 1-1/4 | 4.33 | 2.17 | 2.17 |

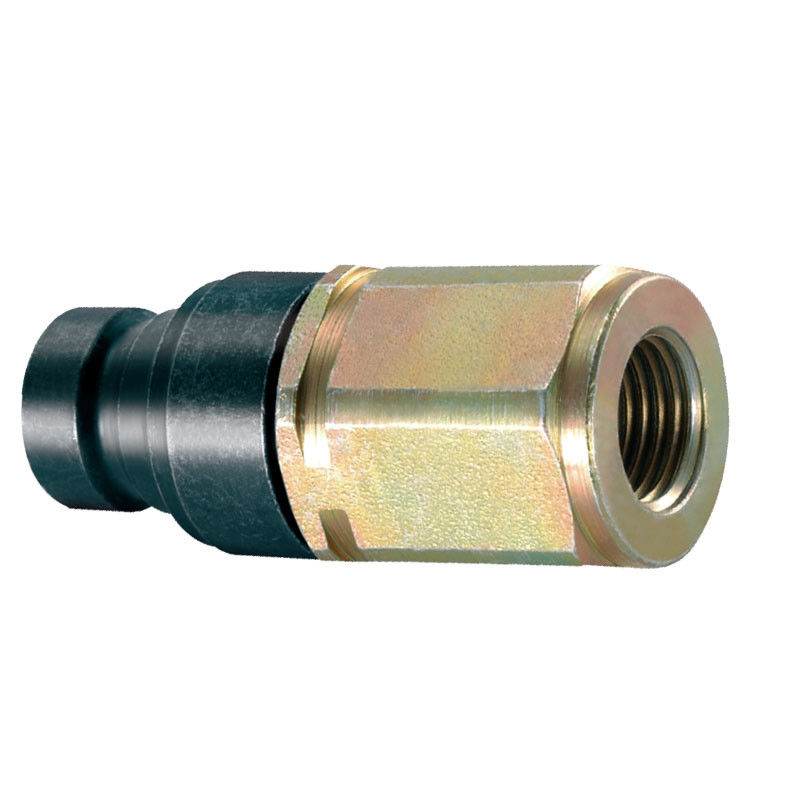

CB-SP-6FN-FF 남성 평면 빠른 결합 스키마와 구조적인 세부 사항
| 몸 크기 | 파트너 | 스라인 | C | D | HEX |
| 1/4인치 | CB-P2S-6FN | 1/4 ′′ | 2.05 | 0.63 | 0.87 |
| 3/8" | CB-P3S-6FN | 3/8 | 2.52 | 0.78 | 1.18 |
| 3/8" | CB-P3S-6FN | 1/2 ′′ | 2.52 | 0.78 | 1.18 |
| 1/2인치 | CB-P4S-6FN | 1/2 ′′ | 2.91 | 0.96 | 1.42 |
| 1/2인치 | CB-P4S-6FN | 3/4 ′′ | 2.95 | 0.96 | 1.42 |
| 5/8" | CB-P5S-6FN | 1/2 ′′ | 2.87 | 1.06 | 1.42 |
| 5/8" | CB-P5S-6FN | 3/4 ′′ | 2.95 | 1.06 | 1.42 |
| 3/4인치 | CB-P6S-6FN | 3/4 ′′ | 3.39 | 1.18 | 1.61 |
| 3/4인치 | CB-P6S-6FN | 1 | 3.39 | 1.18 | 1.61 |
| 1" | CB-P8S-6FN | 1-1/4 | 3.54 | 1.42 | 2.17 |
CB-SP-6FN-FF 세트의 실제 제품 이미지, 연결을 위해 푸시 및 안전 잠금 구조를 특징으로합니다.
