원래 장소:
상하이, 중국
브랜드 이름:
Carterberg
인증:
IATF16949
모델 번호:
CB-SP-6FN-QA
| 구성 요소 | 재료 |
|---|---|
| 본체 / 슬리브 / 밸브 / 끝 | 황색 크로메이트 아연 도금 강철 |
| 스프링 및 볼 | AISI 302 스테인리스 스틸 |
| 씰 | 니트릴 고무(NBR) |
| 더스트 캡 / 플러그 | PVC, 빨간색(요청 시 기타) |
이 구조는 내식성, 내마모성 및 비용 효율성의 강력한 균형을 제공하며 현장 및 모바일 사용에 이상적입니다.
| 매개변수 | 값 |
|---|---|
| 표준 | ISO 16028 |
| 연결 방법 | 푸시 투 커넥트 + 슬리브 잠금 |
| 밸브 유형 | 플랫 페이스, 드라이 브레이크 |
| 최대 작동 압력 | 350bar / 5075PSI |
| 정격 유량 | 12~155L/min |
| 온도 범위 | –20°C ~ +100°C (–4°F ~ +212°F) |
| 씰 재료 | 니트릴(NBR) 표준 |
본체 크기
| PARTNO. | 나사산 | C | B | HEX | 1/4" |
| CB-P2S-6FG-A | 1/4-18 | 2.11 | 1.06 | 3/4" | 3/8" |
| CB-P2S-6FG-A | 1/4-19 | 2.11 | 1.06 | 3/4" | 3/8" |
| CB-P3S-6FG-A | 3/8-18 | 2.64 | 1.26 | 1.06 | 3/4" |
| CB-P3S-6FG-A | 3/8-19 | 2.64 | 1.26 | 1.06 | 3/4" |
| CB-P4S-6FG-A | 1/2-14 | 2.76 | 1.26 | 1.06 | 3/4" |
| CB-P4S-6FG-A | 1/2-14 | 2.76 | 1.26 | 1.06 | 3/4" |
| CB-P6S-6FG-A | 3/4-14 | 2.83 | 1.50 | 1.38 | 1" |
| CB-P6S-6FG-A | 3/4-14 | 2.83 | 1.50 | 1.38 | 1" |
| CB-P8S-6FG-A | 1-11 | 3.21 | 1.89 | 1.81 | 그림: CB-SP-6FN-QA 퀵 커플러 세트 |
| CB-P8S-6FG-A | 1-11 | 3.21 | 1.89 | 1.81 | 그림: CB-SP-6FN-QA 퀵 커플러 세트 |
본체 크기
| PARTNO. | 나사산 | C | D | E | HEX | 1/4" |
| CB-P2S-6FG-A | 1/4-18 | 2.11 | 0.98 | 1.71 | 0.91 | 3/8" |
| CB-P2S-6FG-A | 1/4-19 | 2.11 | 0.98 | 1.71 | 0.91 | 3/8" |
| CB-P3S-6FG-A | 3/8-18 | 2.64 | 1.30 | 2.15 | 1.18 | 3/4" |
| CB-P3S-6FG-A | 3/8-19 | 2.64 | 1.30 | 2.15 | 1.18 | 3/4" |
| CB-P4S-6FG-A | 1/2-14 | 2.76 | 1.30 | 2.15 | 1.18 | 3/4" |
| CB-P4S-6FG-A | 1/2-14 | 2.76 | 1.30 | 2.15 | 1.18 | 3/4" |
| CB-P6S-6FG-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 | 1" |
| CB-P6S-6FG-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 | 1" |
| CB-P8S-6FG-A | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 | 그림: CB-SP-6FN-QA 퀵 커플러 세트 |
| CB-P8S-6FG-A | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 | 그림: CB-SP-6FN-QA 퀵 커플러 세트 |

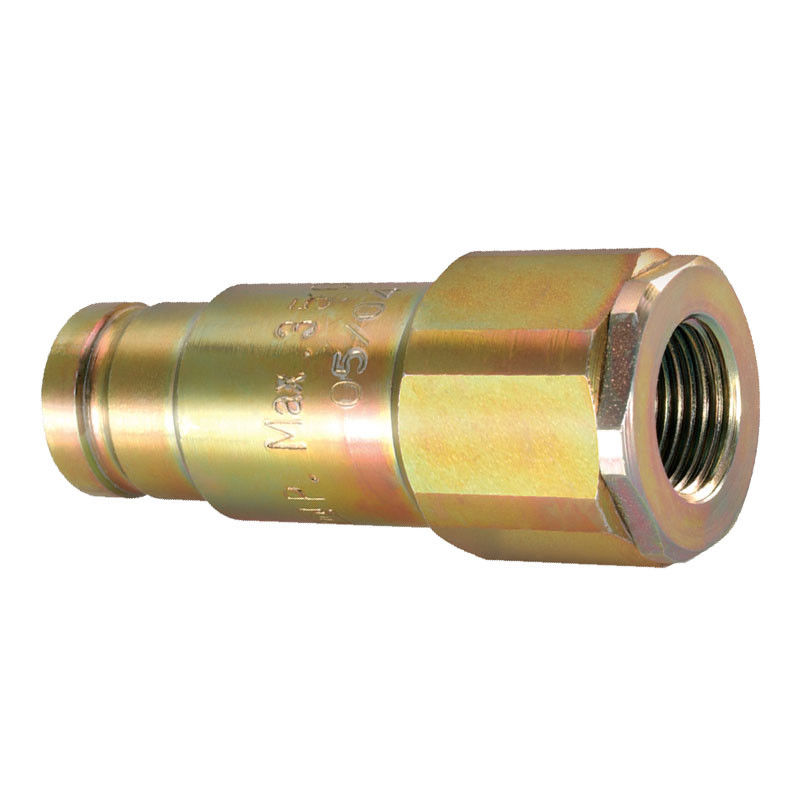

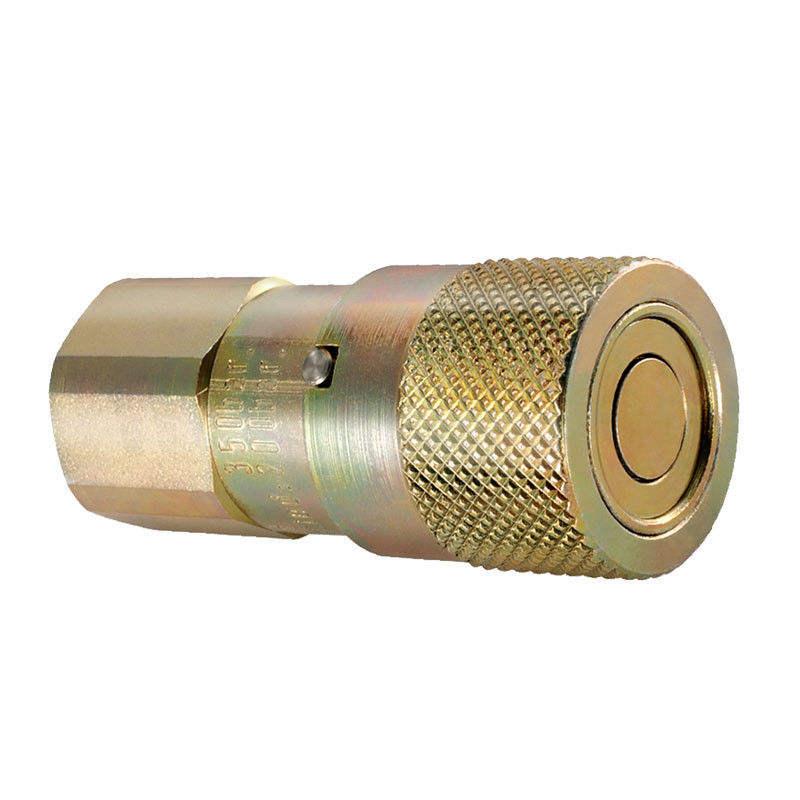

부식 방지 아연 도금 강철로 마감된 플랫 페이스 디자인과 슬리브 잠금 구조의 암 및 수 커넥터가 표시됩니다. 모바일 유압, 공공 사업 및 철도 산업 시스템에 사용하기에 적합합니다.
