Name: 평면 수압 빠른 결합기 Iso 시리즈 Iso 16028-Cb-Sp-6fn-Pd
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SP-6FN-PD
Availability: InStock

집 > 상품 > 액체 고속 커플링 >

평면 수압 빠른 결합기 Iso 시리즈 Iso 16028-Cb-Sp-6fn-Pd

CB SP 수압 빠른 결합

ISO 16028 유압 퀵 커플링

평면 인터페이스 수압 빠른 결합

원래 장소:

상하이, 중국

브랜드 이름:

Carterberg

인증:

IATF16949

모델 번호:

CB-SP-6FN-PD

저희와 연락

인용 을 요청 하십시오

평면 수압 빠른 결합기 Iso 시리즈 Iso 16028-Cb-Sp-6fn-Pd

제품 세부 사항

Type:

hydraulic quick coupling

ISO Standard:

iso 16028

Size:

1/4",1/8"

Interface Method:

flat face

Rated Pressure:

6000psi

Temperature Range:

–20 °C to +120 °C

Material:

carbon steel

Application:

Hydraulic Pressure Monitoring Points，Service & Maintenance Equipment，Mobile Hydraulic Equipment Checkpoints，Industrial Systems with Frequent Diagnostics

강조하다:

CB SP 수압 빠른 결합

ISO 16028 유압 퀵 커플링

평면 인터페이스 수압 빠른 결합

지불 및 배송 조건

최소 주문 수량

협상

가격

협상 가능

포장 세부 사항

카튼

배달 시간

7~20일

지불 조건

L/C,D/A,D/P,T/T,Western 통합

공급 능력

5000~20000 pc / 달

207개 바 스레드가 판을 통해서 개구하는 놋쇠 신속접연기를 연결시킵니다

가장 좋은 가격 을 구하라

유압 퀵 커플링 ISO 시리즈 ISO 7241 B 브랜드 상호 교환

가장 좋은 가격 을 구하라

3/4' 하이드라우릭 빠른 결합기 Iso-7241-A 건설 장비용

가장 좋은 가격 을 구하라

Cb-spl-10f-iso-7241-a 신속하고 안전한 연결을 위한 수압 빠른 결합

가장 좋은 가격 을 구하라

저희와 연락

86-021-37214610

지금 연락하세요

제품 설명

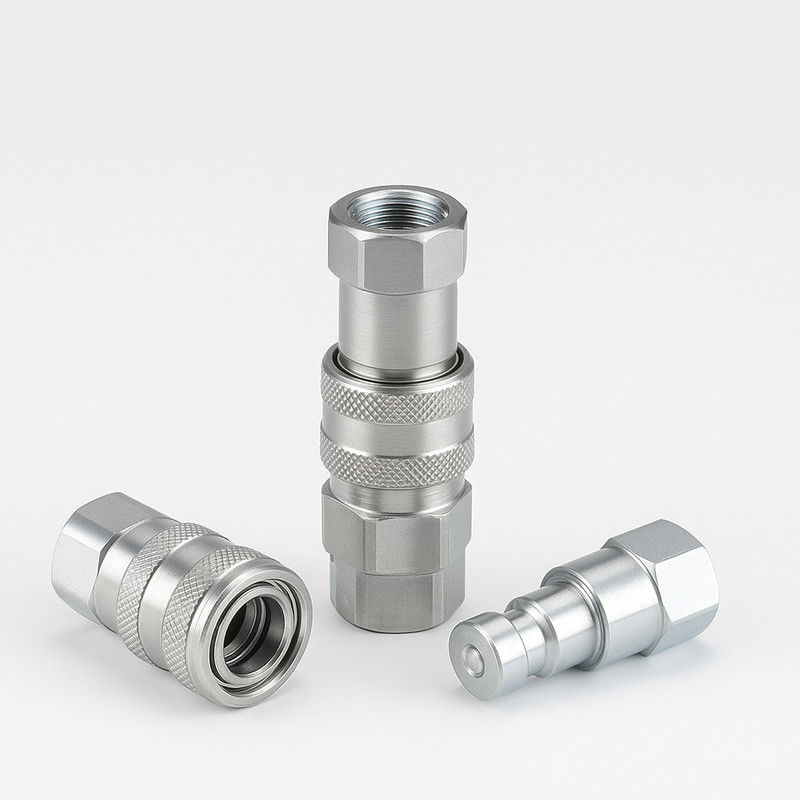

CB-SP-6FN-PD 진단 평면 결합기

수압 진단 을 위해 제작 된 평면 결합기

CB-SP-6FN-PD는 수압 시스템 내의 테스트 포인트 및 압력 측정 포트에 특별히 설계된 컴팩트 평면 수압 빠른 결합기입니다.ISO 16028 표준에 기반한 건조 분쇄 구조를 채택하고 고압 및 빈번한 연결/절단 주기로도 신뢰할 수있는 밀폐를 갖추고 있습니다.

일반 용도 결합기와 달리, 이 모델은 정밀 사용, 깨끗, 제어, 콤팩트 흐름이 필수적인 경우에 사용된다.

주요 특징 들

•평면 밸브 건설

단속 중 유체 손실을 최소화합니다. 깨끗한 진단이나 샘플링에 이상적입니다.

•자동 밸브 종료

분리되면 내부 밸브가 자동으로 닫히고, 방울이나 역류를 방지합니다.

•연결 시 안정적 인 밸브 개방

일단 연결되면 밸브는 정형 범위 내에서 완전히 열어 안정적이고 중단되지 않은 유체 흐름을 보장합니다.

•인덕션 경화 된 내부 부품

주요 부품은 장기적인 내구성 및 고주파 작동을 위해 단단히합니다.

•정밀 가공 된 고형 막품

남성과 여성의 절반 모두 융합된 막으로 만들어집니다. 더 긴 허용량과 더 신뢰할 수있는 성능을 가져옵니다.

•안전 공 잠금 메커니즘

짝이 단단하게 고정되어 있어 안전성과 반복성을 보장합니다.

•대용품:

• FASTER DF 시리즈 (이탈리아)

• PARKER PD 시리즈 (미국)

• AEROQUIP FD90 시리즈 (미국)

기술 사양

매개 변수	가치
명목 크기	1/4 인치
정량 압력	6000 PSI
가산 흐름	0.53 GPM
작동 온도 범위	20 °C ~ +120 °C
밀봉 재료 (표준)	NBR (나트릴 고무)
밸브 유형	평면형, 건조형
연결	자동 밸브 가동과 함께 눌러 연결
연결 끊기	당기 수갑 풀; 밸브 자동 폐쇄

참고: 이 모델은 고흐름 전송 시스템에 적합하지 않고 진단 포트에 적합합니다.

이상적 사용 사례

•수압 압력 모니터링 포인트

시스템 종료 없이 측정기, 센서 또는 진단 도구를 쉽게 연결합니다.

•서비스 및 유지보수 장비

액체 샘플링 또는 직선 테스트 키트에 대한 깨끗한 연결을 제공합니다.

•이동 수압 장비 체크포인트

발굴기, 로더 또는 유틸리티 트럭의 정기 검사를 가능하게합니다.

•자주 진단 하는 산업 시스템

클린 브레이크 디자인은 유체 낭비를 줄이고 안전 표준을 준수하는 것을 단순화합니다.

선택적 구성

옵션	설명
대체 봉인 옵션	비톤 (FKM) 또는 EPDM
사용자 지정 스레드 타입	필요에 따라 BSPP, NPT 또는 메트릭
재료 변수	스테인레스 스틸 (자격 주문)
먼지 캡 & 플러그	사용하지 않을 때 보호 할 수 있습니다.

시각 및 차원 참조

파트너	스라인	D	HS	HP	L	LS	LP
CB-S13FN	NPT1/8	24	S21	S19	78.5	50	42.8
CB-S2S-13FN	NPT1/4	24	S21	S19	78.5	50	42.8

FAQ

Q: 이것은 표준 도구 연결에 사용할 수 있습니까?

A: 아닙니다. 이 모델은 테스트 포인트와 진단 라인을 위해 최적화되어 있습니다.

질문: 연결이 끊기 전에 압력 풀기가 필요합니까?

A: 그렇습니다.손상이나 부상을 피하기 위해 연결을 끊기 전에 항상 시스템을 출혈하십시오.

Q: 기존의 파커 PD 커플러와 호환되는가요?

A: 그렇습니다.CB-SP-6FN-FD는 같은 크기의 PD, DF 및 FD90 시리즈와 완전히 교환됩니다.
