Name: 5000psi 수압 급접속기 Iso 시리즈 Iso 16028-cb-sp-6fn
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SP-6FN
Availability: InStock

집 > 상품 > 액체 고속 커플링 >

5000psi 수압 급접속기 Iso 시리즈 Iso 16028-cb-sp-6fn

CB SP 6FN 수압 빠른 결합

ISO 16028 유압 퀵 커플링

내구성 있는 하이드로릭 빠른 결합

원래 장소:

상하이, 중국

브랜드 이름:

Carterberg

인증:

IATF16949

모델 번호:

CB-SP-6FN

저희와 연락

인용 을 요청 하십시오

5000psi 수압 급접속기 Iso 시리즈 Iso 16028-cb-sp-6fn

제품 세부 사항

Type:

hydraulic quick coupling

ISO Standard:

iso 16028

Size:

1/4″ to 2″

Interface Method:

flat face

Rated Pressure:

up to 5000psi

Temperature Range:

–20 °C to +80 °C

Material:

Zinc-Plated Carbon Steel

Application:

Excavator Attachments，Railway Maintenance Tools，Underground Mining Equipment，Mobile Hydraulic Tools

Interchangeable:

Stucchi FIRG, Parker FEM, Faster FF, Hansen FF, and others.

강조하다:

CB SP 6FN 수압 빠른 결합

ISO 16028 유압 퀵 커플링

내구성 있는 하이드로릭 빠른 결합

지불 및 배송 조건

최소 주문 수량

협상

가격

협상 가능

포장 세부 사항

카튼

배달 시간

7~20일

지불 조건

L/C,D/A,D/P,T/T,Western 통합

공급 능력

5000~20000 pc / 달

207개 바 스레드가 판을 통해서 개구하는 놋쇠 신속접연기를 연결시킵니다

가장 좋은 가격 을 구하라

유압 퀵 커플링 ISO 시리즈 ISO 7241 B 브랜드 상호 교환

가장 좋은 가격 을 구하라

3/4' 하이드라우릭 빠른 결합기 Iso-7241-A 건설 장비용

가장 좋은 가격 을 구하라

Cb-spl-10f-iso-7241-a 신속하고 안전한 연결을 위한 수압 빠른 결합

가장 좋은 가격 을 구하라

저희와 연락

86-021-37214610

지금 연락하세요

제품 설명

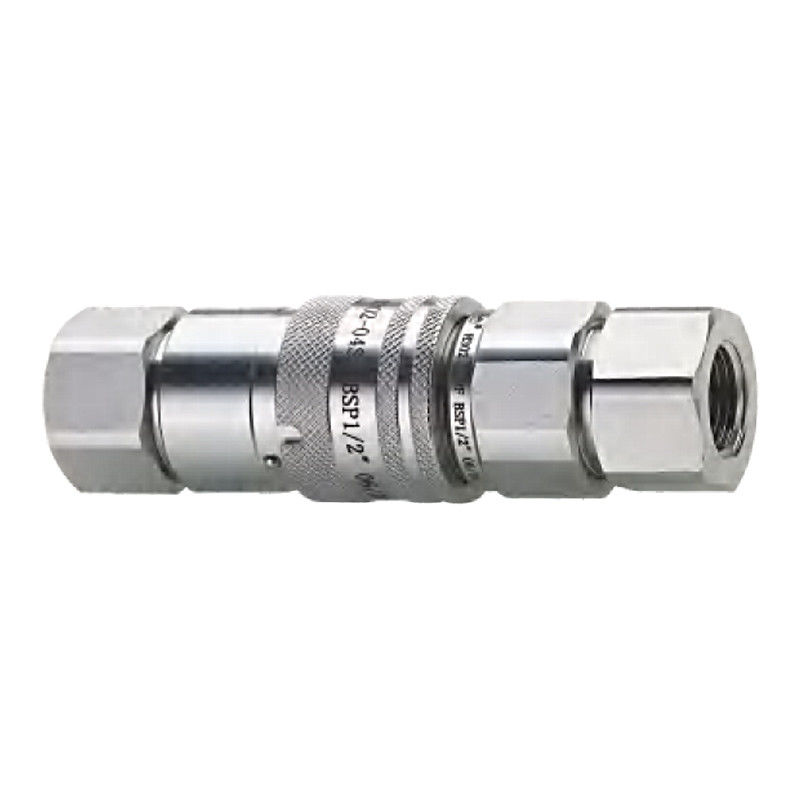

CB-SP-6FN 플랫 페이스 유압 퀵 커플러

까다로운 작업에 적합하도록 설계

CB-SP-6FN은 건설, 철도 유지 보수, 광업 등 까다로운 환경에서 사용하도록 설계된 ISO 16028 규격 플랫 페이스 유압 퀵 커플러입니다.유체 손실을 최소화하고 오염에 강하며 빈번한 연결 사이클을 견딜 수 있도록 제작되었습니다.

유압 시스템에 깨끗한 분리 성능이 필요한 경우 CB-SP-6FN은 선택적 스레드 유형, 씰 재료 및 우발적인 분리를 방지하는 구조를 통해 안정적이고 안전한 솔루션을 제공합니다.

차별점

• 플랫 페이스 밸브 디자인

유출 및 오염 방지. 밸브는 분리 시 닫힌 상태를 유지하고 완전히 결합될 때만 열리므로 오일 손실과 공기 유입을 최소화합니다.

• 회전 슬리브 잠금

연결 후 슬리브를 돌려 잠금 장치를 결합합니다. 이렇게 하면 진동이나 드래그로 인한 의도하지 않은 분리를 방지하고 밸브 내부를 먼지로부터 보호할 수 있습니다.

• 유도 경화 부품

밸브 시트와 잠금 부품은 내구성을 위해 열처리됩니다. 고주파 작동에서도 마모가 최소화됩니다.

• 아연 도금 탄소강 바디

실제 마모 및 파손에 견딜 수 있도록 제작되었습니다. 부식성 환경에서는 선택적으로 QPQ 표면 처리 또는 스테인리스 스틸을 사용할 수 있습니다.

• 호환 가능한 디자인

다른 ISO 16028 커플러와 완벽하게 호환됩니다. 1/4″에서 2″까지의 표준 크기를 사용할 수 있습니다.

• 플랫 페이스 vs. 포펫: 중요한 이유

CB-SP-6FN과 같은 플랫 페이스 디자인은 기존의 포펫 스타일 커플러에 비해 유체 손실과 공기 유입을 획기적으로 줄입니다. 이는 이동식 서비스 도구, 화학 물질 이송 또는 현장 유지 보수 장비와 같이 청결이 중요한 응용 분야에서 특히 중요합니다.

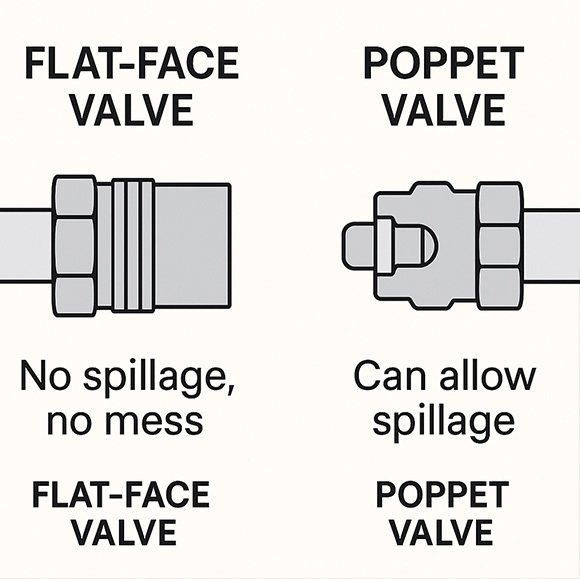

아래 그림은 구조적 차이점을 강조하며, 플랫 페이스 밸브가 고표준 유압 시스템에서 선호되는 이유를 보여줍니다.

Compared to traditional poppet-style couplers, flat-face designs like CB-SP-6FN drastically reduce fluid loss and air inclusion. This is especially important in clean-critical applications like mobile service tools, chemical transfer, or field maintenance equipment. The illustration below highlights the structural difference—and why flat-face valves are the preferred choice in high-standard hydraulic systems.

플랫 페이스 밸브(왼쪽)는 분리 시 유체 유출을 제거하는 반면, 기존의 포펫 스타일 밸브(오른쪽)는 누출을 허용할 수 있습니다.

기술 사양

크기(in)	공칭 직경(mm)	정격 압력(PSI)	정격 유량(GPM)
1/4″	6.3	5000	3
3/8″	8.6	4000	6
1/2″	11	4000	12
3/4″	15	3000	28
1″	18.5	3000	50
1 1/4″	25	3000	88
1 1/2″	25	2000	220
2″	39.2	2000	224

온도 범위(NBR): –20 °C ~ +80 °C

연결: 슬리브 잠금 장치가 있는 푸시 투 커넥트

매체: 광유(적절한 씰 사용 시 다른 매체 가능)

치수 개요

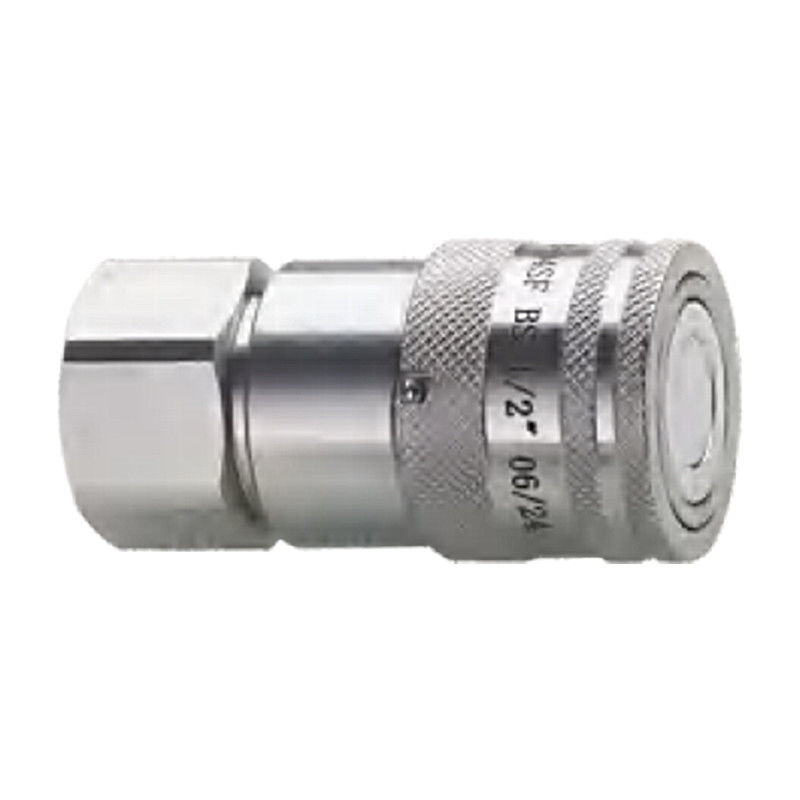

암(소켓)

PARTNO.	스레드	LS	φD	HS	A
CB-S2S-6FN	G1/4 NPT1/4	60	28	S22六角	14
CB-S3S-6FN	G3/8 NPT3/8	72	32	S24六角	14
CB-S3S-6FN-A	G1/2 NPT1/2	76	32	S27六角	16
CB-S4S-6FN	G1/2 NPT1/2	77	38	S32六角	16
CB-S4S-6FN-A	G3/4 NPT3/4	79	38	S36六角	22
CB-S6S-6FN	G3/4 NPT3/4	79	42	S36六角	22
CB-S8S-6FN	G1 NPT1	97	48	S41六角	23.5

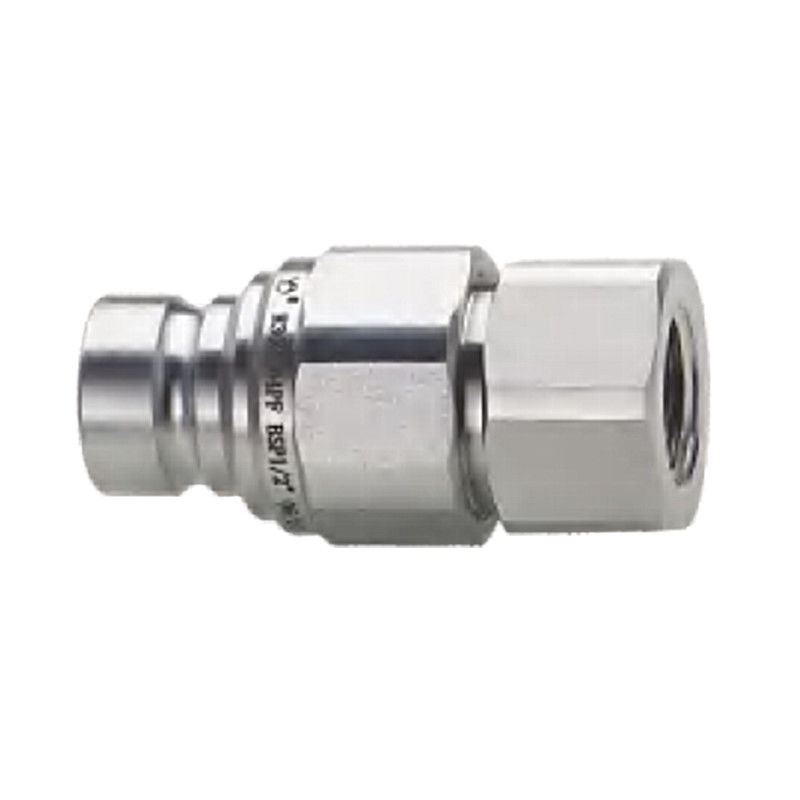

수(플러그)

PARTNO.	스레드	LP	φC	HP	A
CB-P2S-6FN	G1/4 NPT1/4	48	16	S22六角	14
CB-P3S-6FN	G3/8 NPT3/8	56	19.7	S24六角	14
CB-P3S-6FN-A	G1/2 NPT1/2	58	19.7	S27六角	16
CB-P4S-6FN	G1/2 NPT1/2	73	24.5	S32六角	16
CB-P4S-6FN-A	G3/4 NPT3/4	55	24.5	S36六角	20
CB-P6S-6FN	G3/4 NPT3/4	74	27	S36六角	22
CB-P8S-6FN	G1 NPT1	86	30	S41六角	23.5

응용 분야

• 굴삭기 부착물(브레이커, 전단기)

작업장 전체에 오일이 떨어지지 않고 도구를 교체하십시오.

• 철도 유지 보수 도구

자갈이 가득한 작업장에서도 트랙 측면 렌치와 리프트를 깨끗하게 연결할 수 있습니다.

• 지하 광산 장비

먼지에 강하고 도구를 자주 교체할 때 오일 손실을 줄이도록 설계되었습니다.

• 이동식 유압 도구

고압 잭과 토크 도구는 깔끔하게 연결/분리하여 이점을 얻습니다.

• 산업용 이송 라인

자주 청소하거나 교체해야 하는 화학 공장 또는 유체 처리 시스템에 유용합니다.

사용 가능한 옵션

옵션	설명
씰 재료	NBR 표준, 고온/오일용 Viton, 물/글리콜 유체용 EPDM
스레드 유형	G(BSPP), NPT 또는 Metric 사용 가능
먼지 캡	PVC 캡 표준; 기타 색상 옵션
재료 업그레이드	요청 시 316L 스테인리스 스틸
표면 처리	선택적 QPQ 부식 방지 마감

FAQ

Q1: CB-SP-6FN을 가압 상태에서 연결하거나 분리할 수 있습니까?

A: 아니요. 이 커플러는 잔류 압력이 없는 시스템용으로 설계되었습니다. 작동하기 전에 항상 감압하십시오.

Q2: CB-SP-6FN은 다른 ISO 16028 커플러와 호환됩니까?

A: 예. 결합 부품도 ISO 16028 사양을 따르는 한 원활하게 연결됩니다.

Q3: 스테인리스 스틸을 제공합니까?

A: 예. 가혹하거나 부식성 환경에서 사용할 수 있는 전체 316L 스테인리스 스틸 버전이 있습니다.

Q4: 특수 스레드 또는 씰 재료를 요청할 수 있습니까?

A: 물론입니다. 맞춤 주문을 지원합니다. 사양을 알려주세요.

다른 크기 또는 플랫 페이스 모델을 찾고 계십니까?ISO 16028 커플러 시리즈 개요로 돌아가기 »
