원래 장소:
중국
브랜드 이름:
carterberg
인증:
IATF16949
모델 번호:
CB-ISOA

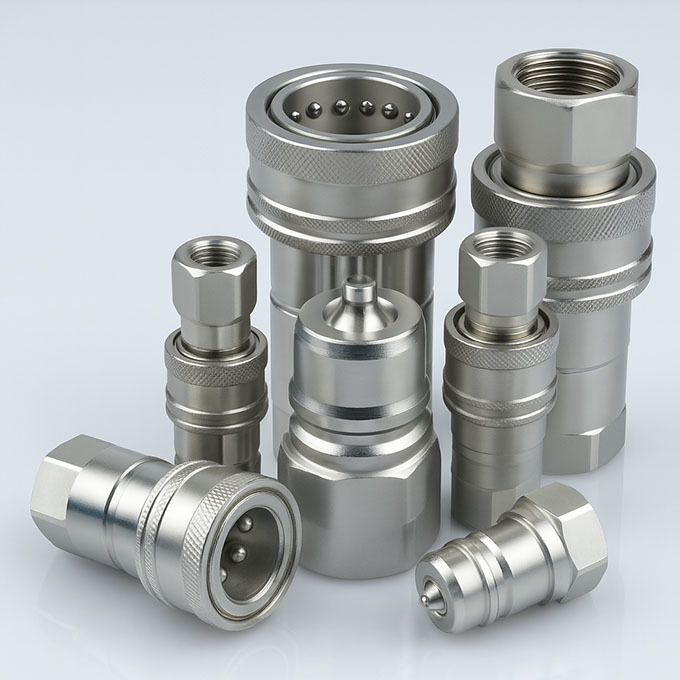

까다로운 유압 시스템의 탄력성을 위해 설계된 CB-ISOA 퀵 커플러는 탄소강 ISO 7241-A 타입 커플링으로, 압력 임펄스 및 충격 부하에 대한 우수한 저항성을 위해 업그레이드된 밸브 설계를 특징으로 합니다.
유압 신뢰성과 충격 허용 오차가 필수적인 중장비 장비에서 표준 ISO-A 피팅의 고성능 대안으로 사용됩니다.
• 향상된 포펫 밸브 설계
압력 서지로부터 성능 손실을 줄이고 유압 부하 변동 시 안정적인 흐름을 제공합니다.
• 이중 차단 밸브 구조
분리 시 최소한의 유체 유출을 보장하면서 깨끗하고 안전한 회로를 유지합니다.
• 정밀 볼 잠금 메커니즘
진동에도 안정적이며, 모바일 또는 고충격 시스템에서도 수컷과 암컷 반쪽을 안전하게 잠급니다.
• 크롬 도금 탄소강 바디
비용에 큰 영향을 미치지 않으면서 표면 경도와 스크래치 저항성을 높입니다.
• 표준 씰: NBR
최대 120°C의 오일 기반 시스템에 적합하며, 연장된 온도 저항성을 위해 선택적으로 Viton 씰을 사용할 수 있습니다.
• 전체 ISO 7241-A 호환
Parker 6600, Faster ANV, Aeroquip 5600 및 Hansen HA 15000 시리즈와 호환됩니다.
| 매개변수 | 값 |
|---|---|
| 바디 크기 | 1/4", 3/8", 1/2", 3/4", 1" |
| 최대 작동 압력 | 5000 ~ 3000 PSI (크기에 따라 다름) |
| 유량 | 3 ~ 50 GPM |
| 온도 범위 | -20°C ~ +120°C |
| 씰 재질 | NBR (표준), Viton (선택 사항) |
| 밸브 유형 | 향상된 임펄스 흡수 기능의 포펫 |
| 재질 | 크롬 도금 탄소강 |

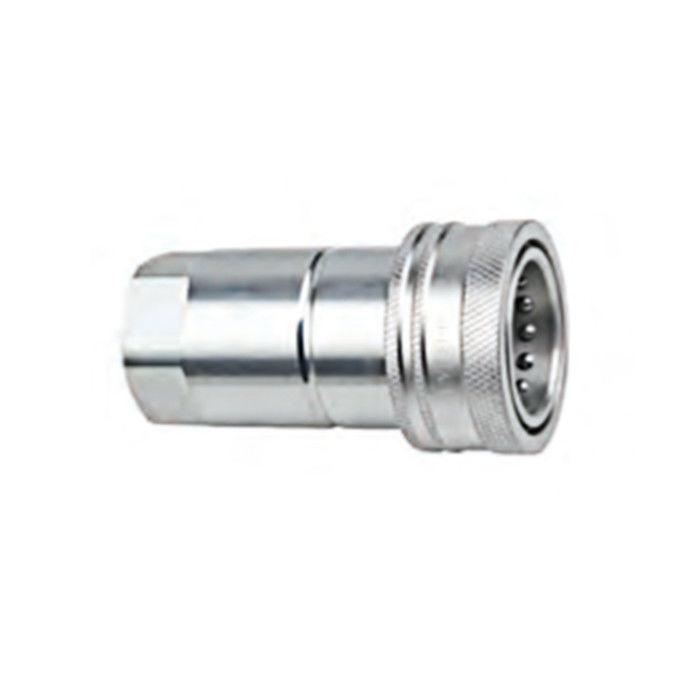

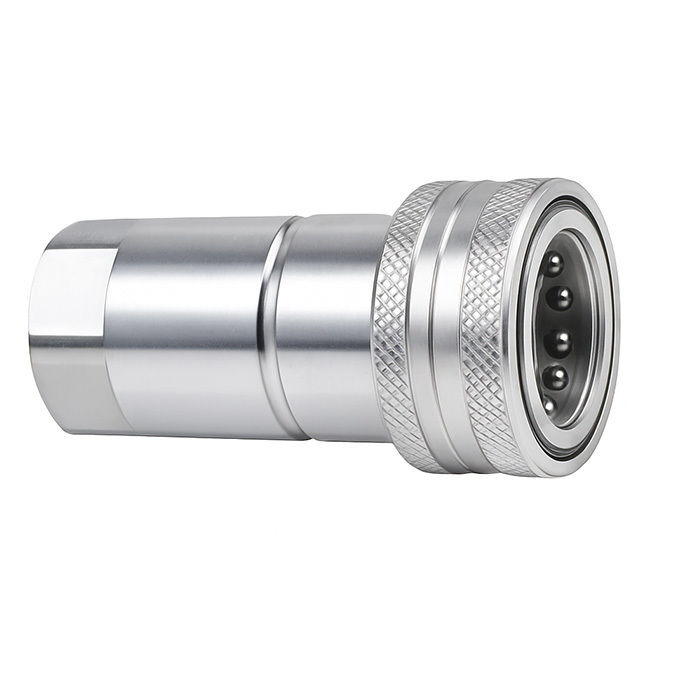

암컷 (소켓)
| 바디 크기 | PARTNO. | LS | Φ D | HS | A | T |
| 1/4" | CB-S2SF-ISOA | 50 | 26 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3SF-ISOA | 60 | 31.5 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-S4SF-ISOA | 68 | 39 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-S6SF-ISOA | 80 | 48 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-S8SF-ISOA | 99.5 | 53 | S41*6 | 20.5 | G1 NPT1 |

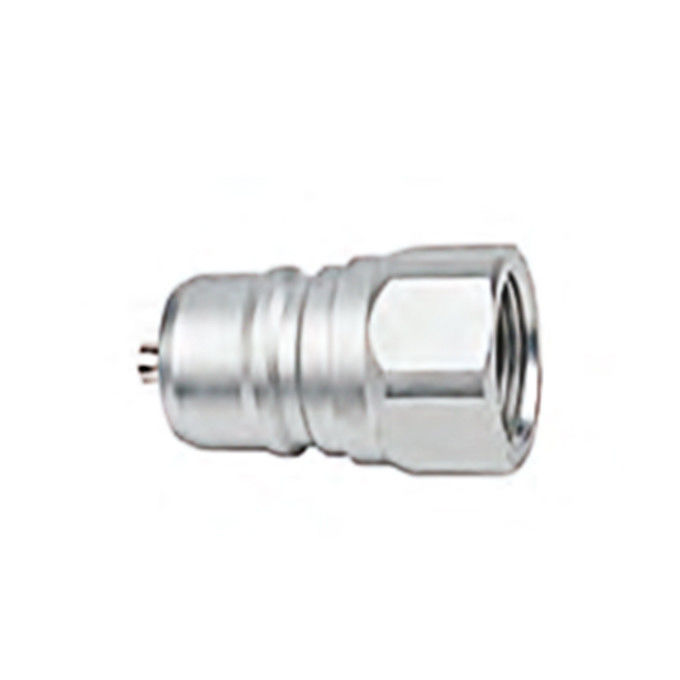

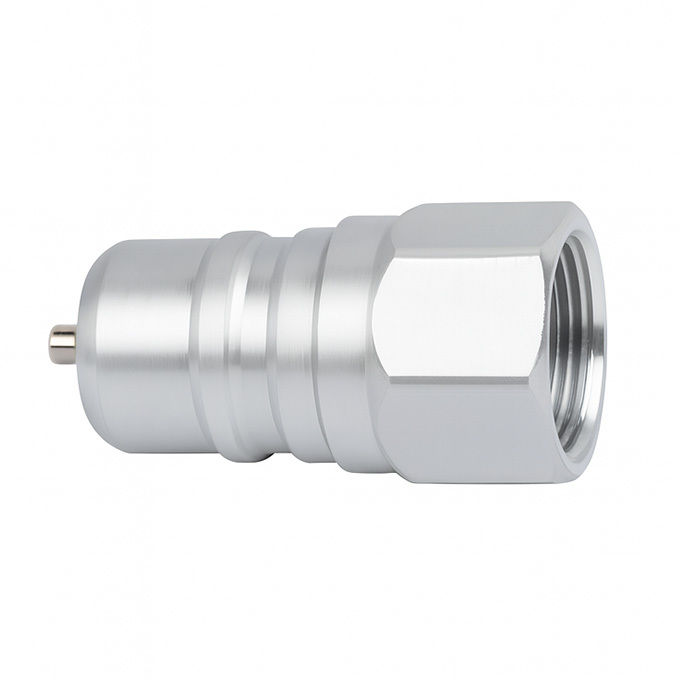

수컷 (플러그)
| 바디 크기 | PARTNO. | LP | d | C | HP | A | T |
| 1/4" | CB-P2SF-ISOA | 38.5 | 11.8 | 15 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3SF-ISOA | 39 | 17.3 | 19 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-P4SF-ISOA | 44 | 20.5 | 29 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-P6SF-ISOA | 55 | 29 | 29 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-P8SF-ISOA | 66 | 34.3 | 35 | S41*6 | 20.5 | G1 NPT1 |
참조 이미지의 차트를 사용하십시오. 면책 조항 포함: 테스트 유체: 오일-200 SUS. 표시된 곡선은 LSQ-ISOA 시리즈를 나타냅니다.
CB-SP-10M-3과 같은 표준 탄소강 ISO-A 피팅 대신 CB-ISOA를 선택해야 하는 이유?
| 비교 측면 | CB-ISOA | CB-SP-10M-3 |
|---|---|---|
| 밸브 설계 | 업그레이드된 포펫 (충격 방지) | 표준 포펫 |
| 표면 코팅 | 크롬 도금 | 아연 도금 |
| 유량 안정성 | 임펄스 시 더 높음 | 보통 |
| 가격대 | 약간 더 높음 | 더 비용 효율적 |
| 최적 사용 | 고부하, 충격에 취약한 시스템 | 일반 유압 사용 |
견적 또는 기술 데이터 시트 요청
응용 분야에 적합한 ISO-A 커플링을 선택하는 데 도움이 필요하십니까? 저희 팀에 문의하십시오 자세한 제품 사양, 유량 차트 또는 CAD 파일을 받으십시오.
