원래 장소:
중국
브랜드 이름:
carterberg
인증:
IATF16949
모델 번호:
CB-SPM-10F-A
| 크기 (인치) | 명목 지름 (mm) | 최대 압력 (PSI) | 정량 흐름 (GPM) | 온도 범위 (°C) | 스레드 옵션 |
|---|---|---|---|---|---|
| 1/4인치 | 6.3 | 2000 | 3 | -20 ~ +200 | G1/4, NPT1/4 |
| 3/8" | 10 | 2000 | 6 | -20 ~ +200 | G3/8, NPT3/8 |
| 1/2인치 | 12.5 | 1500 | 12 | -20 ~ +200 | G1/2, NPT1/2 |
| 3/4인치 | 20 | 1500 | 28 | -20 ~ +200 | G3/4, NPT3/4 |
| 1" | 25 | 1000 | 50 | -20 ~ +200 | G1, NPT1 |
| 1-1/4" | 30 | 1000 | 88 | -20 ~ +200 | G1-1/4 |
| 1-1/2인치 | 40 | 1000 | 220 | -20 ~ +200 | G1-1/2 |
| 2" | 50 | 1000 | 240 | -20 ~ +200 | G2 |

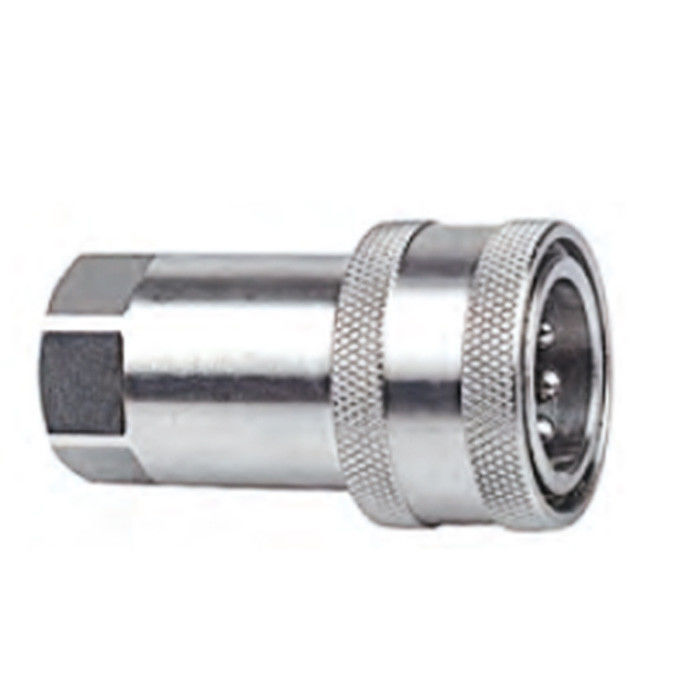

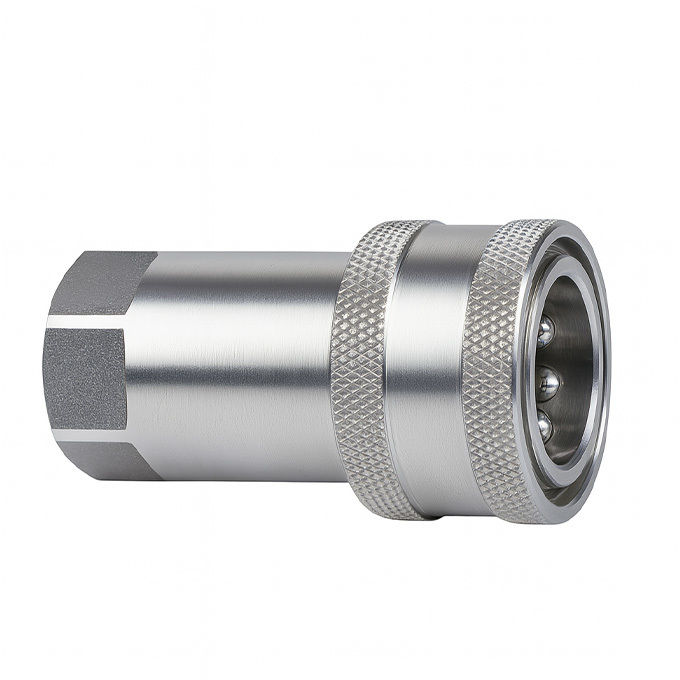

암컷 (소켓)
| 몸 크기 | 파트너 | LS | Φ D | HEX1 | A | T |
| 1/4인치 | CB-S2M-10F-A | 50 | 26 | 19 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3M-10F-A | 56 | 31.5 | 22 | 14 | G3/8 NPT3/8 |
| 1/2인치 | CB-S4M-10F-A | 66 | 38.5 | 27 | 16 | G1/2 NPT1/2 |
| 3/4인치 | CB-S6M-10F-A | 80 | 48 | 34 | 18 | G3/4 NPT3/4 |
| 1" | CB-S8M-10F-A | 94 | 56 | 41 | 21 | G1 NPT1 |
| 1-1/4" | CB-S10M-10F-A | 117 | 69.5 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-S12M-10F-A | 133 | 84 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 2" | CB-S16M-10F-A | 165 | 99 | 75 | 26 | G2 NPT2 |

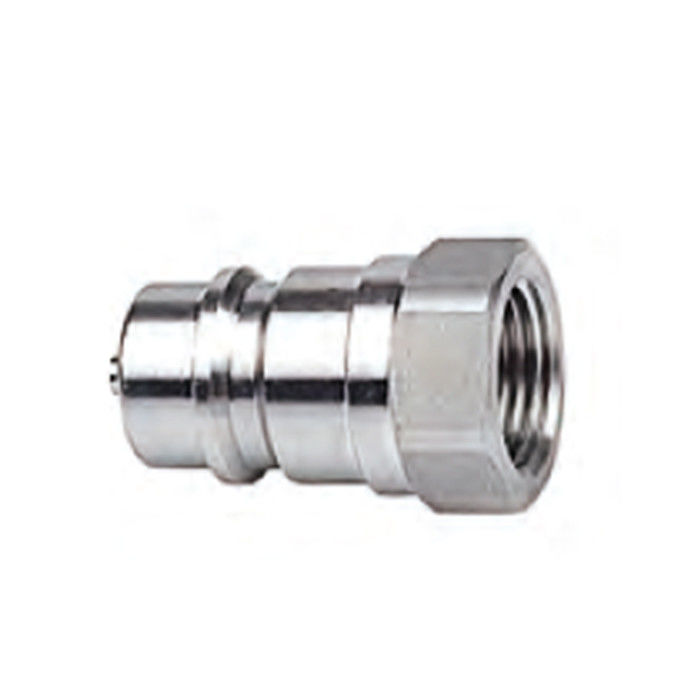

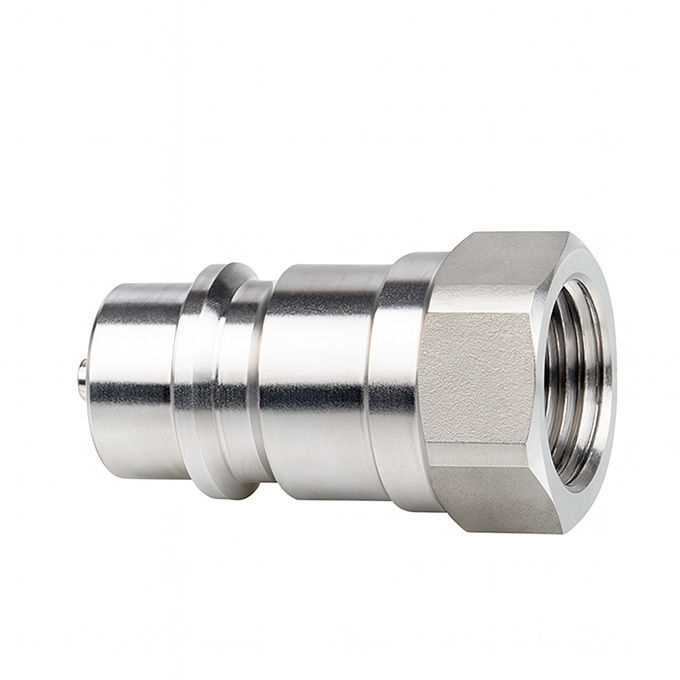

남성 (플러그)
| 몸 크기 | 파트너 | LP | d | C | HP | A | T |
| 1/4인치 | CB-P2M-10F-A | 35.5 | 11.8 | 15 | 19 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3M-10F-A | 36.5 | 17.3 | 21.4 | 22 | 14 | G3/8 NPT3/8 |
| 1/2인치 | CB-P4M-10F-A | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 3/4인치 | CB-P6M-10F-A | 57 | 29 | 28 | 35 | 18 | G3/4 NPT3/4 |
| 1" | CB-P8M-10F-A | 59.5 | 34.3 | 36 | 41 | 21 | G1 NPT1 |
| 1-1/4" | CB-P10M-10F-A | 75 | 45 | 46 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-P12M-10F-A | 83.5 | 55 | 52 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 2" | CB-P16M-10F-A | 105 | 65 | 64 | 75 | 26 | G2 NPT2 |
CB-SPM-10F-A 시리즈는 지속적인 사이클 상태에서도 최소한의 압력 하락에서 신뢰할 수있는 흐름 속도를 제공합니다. 위의 그래프는 30 cSt의 기름에서 흐름 대 압력 하락을 보여줍니다.ISO 7241-A 시험 표준에 기초한.
더 큰 크기 (1-1/4 ∼ 2 ∼) 는 GPM 수준이 높더라도 흐름 효율을 유지한다.
내구성이 좋은 스테인레스 스틸 수압 솔루션으로 업그레이드 할 준비가 되셨습니까?
요금을 요청합니다지금 또는우리 엔지니어와 대화여러분의 시스템에 적합한 구성을 찾습니다.
