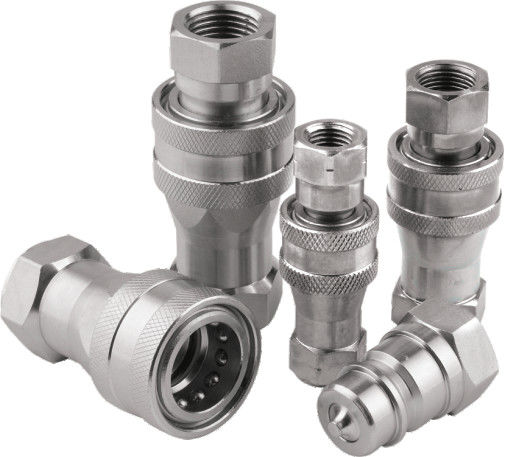

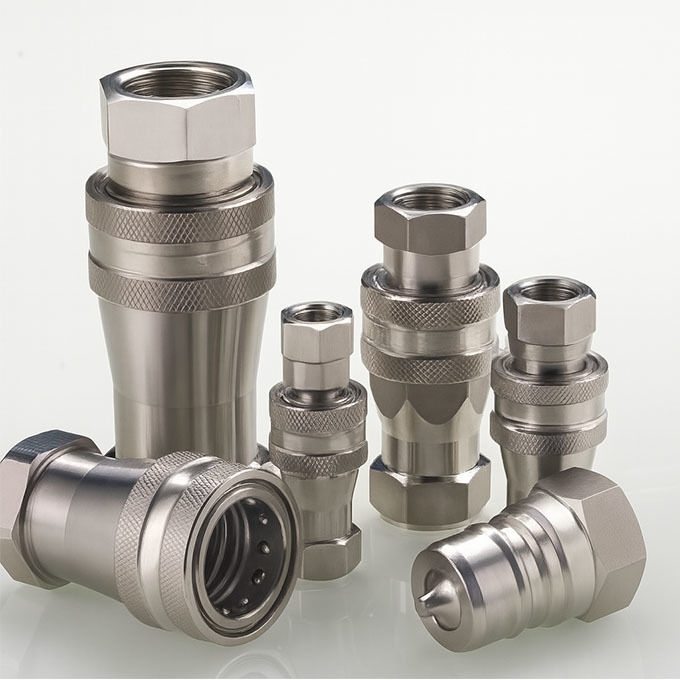

CB-SPM-10F 스테인리스강 유압 퀵 커플링 (1" 암나사, ISO 7241-A)
CB-SPM-10F는 ISO 7241-A 국제 표준에 따라 설계 및 제조된 1인치 암나사 유압 퀵 커플링입니다.스테인리스강 바디(SUS304 또는 SUS316)와 포핏 스타일 차단 밸브로 제작되어 고압 유압 시스템에서 안정적이고 누수 없는 연결을 제공합니다.
이 모델은 성능, 호환성 및 서비스 용이성이 필수적인 모바일 장비, OEM 유압 회로 및 부식 환경에서 널리 사용됩니다.
전체 ISO 7241-A 커플링 라인업을 찾고 계십니까?
주요 특징
• 표준화된 핏 – Parker 6600, Faster ANV, Aeroquip 5600 및 Hansen HA 시리즈와 호환됩니다.
• R강력한 밸브 설계 – 내부 포핏 밸브 메커니즘은 분리 시 자동 차단을 제공합니다.
• 내식성 – SUS304 또는 SUS316 스테인리스강 사용 가능, 까다로운 응용 분야에 이상적입니다.
• High-Flow 1” 크기 – 1” 유압 시스템에서 더 큰 부피와 압력 수준을 처리합니다.
• 다중 스레드 옵션 – 요청 시 G(BSP), NPT 및 BSPP 스레드 사용 가능.
• 씰 옵션 – 표준 NBR 씰, FKM(Viton) 또는 EPDM 옵션.
기술적 구성

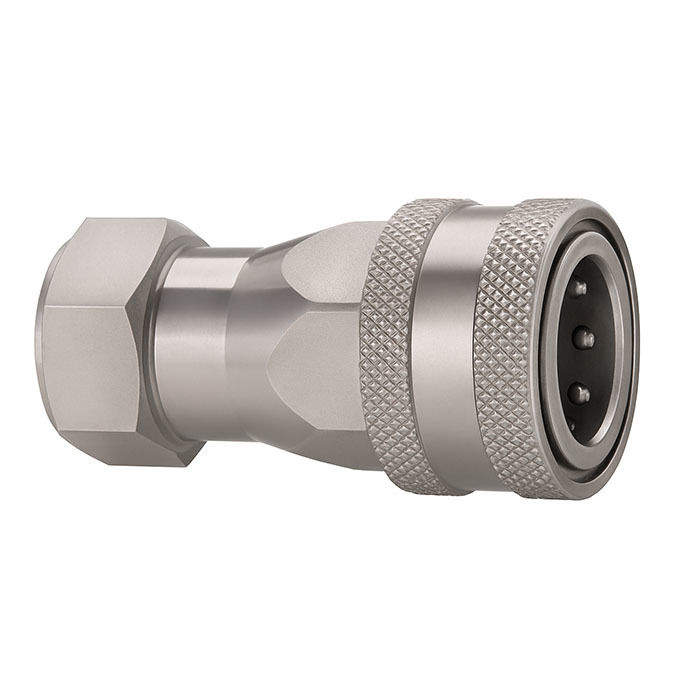

CB-SPM-10F는 수동 연결 및 분리를 위한 통합 너클 슬리브가 있는 암 소켓 바디를 특징으로 합니다. 내부적으로 스프링 장착 포핏 밸브는 분리 시 유체 손실 및 오염을 방지하기 위해 안전한 차단을 보장합니다.
이 모델은 최대 3000 PSI의 작동 압력(시스템 크기에 따라 다름)을 지원하며, 빠른 유지 보수 및 낮은 가동 중단을 필요로 하는 정적 및 모바일 시스템 모두에 적합합니다.
바디 크기 |
PARTNO. |
LS |
Φ D |
HS |
A |
T |
1/4" |
CB-S2M-10F |
50 |
26 |
19*6 |
13 |
G1/4 NPT1/4 |
3/8" |
CB-S3M-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 NPT3/8 |
1/2" |
CB-S4M-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
3/4" |
CB-S6M-10F |
80 |
48 |
34*6 |
18 |
G3/4 NPT3/4 |
1" |
CB-S8M-10F |
99.5 |
53 |
41*6 |
21 |
G1 NPT1 |
1-1/4" |
CB-S10M-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
1-1/2" |
CB-S12M-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
2" |
CB-S16M-10F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |

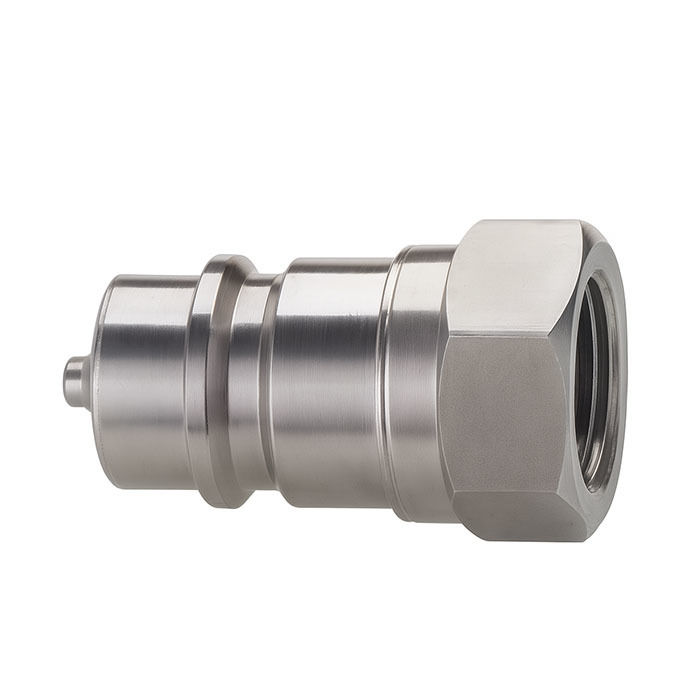

수나사(플러그)

바디 크기 |
PARTNO. |
LP |
C |
HP |
A |
T |
1/4" |
CB-P2M-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 NPT1/4 |
3/8" |
CB-P3M-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 NPT3/8 |
1/2" |
CB-P4M-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
3/4" |
CB-P6M-10F |
54 |
28 |
34*6 |
18 |
G3/4 NPT3/4 |
1" |
CB-P8M-10F |
65.5 |
35 |
41*6 |
21 |
G1 NPT1 |
1-1/4" |
CB-P10M-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
1-1/2" |
CB-P12M-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
2" |
CB-P16M-10F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |
재료 및 씰 선택 가이드
SUS304 – 비용 효율적인 부식 방지
SUS316 – 염수, 화학 물질 및 극한 기후에 대한 향상된 저항성
씰:
• NBR: 범용 유압 오일
• FKM(Viton): 고온, 합성 유체
• EPDM: 수성 글리콜, 인산 에스테르 시스템
이러한 조합을 통해 엔지니어는 해양, 농업 또는 광업과 같은 특정 환경에 맞게 CB-SPM-10F를 구성할 수 있습니다.
호환성 차트
Carterberg 모델 |
Parker |
Faster |
Aeroquip |
Hansen |
CB-SPM-10F |
6600-10 |
ANV 10 |
5600-10 |
HA 15000-10F |
기존 커플러를 교체할 때는 나사산 호환성 및 씰링 구성을 확인하십시오.
응용 분야
• 굴삭기 및 휠 로더
• 임업 부착물
• 지하 광산 기계
• 유압 동력 장치
• 농업용 분무기
이 모델은 견고하고 서비스가 용이하며 브랜드 간에 호환되는 글로벌 표준 커플러가 필요한 유지 보수 기술자 및 OEM 엔지니어가 자주 선택합니다.
자주 묻는 질문(FAQ)
Q: CB-SPM-10F는 Parker 6600 시리즈와 호환됩니까?
A: 예. 밸브 구조 및 잠금 동작을 포함하여 치수 및 기능적 성능이 일치합니다.
Q: SUS304와 SUS316 버전의 차이점은 무엇입니까?
A: SUS316은 해양, 화학 또는 실외 노출에 사용하기 위해 더 높은 내식성을 제공합니다.
Q: 어떤 씰을 사용해야 합니까?
A: NBR은 대부분의 시스템에 적합합니다. 고온에는 FKM을 사용하고, 수성 유체에는 EPDM을 사용하십시오.
