Name: 나사산 유압 퀵 커플링 cb rk spm
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-RK-SPM
Availability: InStock

집 > 상품 > 신제품 >

나사산 유압 퀵 커플링 cb rk spm

원래 장소:

상하이, 중국

브랜드 이름:

Carterberg

인증:

IATF16949

모델 번호:

CB-RK-SPM

저희와 연락

인용 을 요청 하십시오

제품 세부 사항

세라이즈:

나사산-이수성-Quick 커플 링

크기:

Rk08, Rk12, Rk16, Rk20, Rk25

소재:

탄소강, 아연-니켈 도금

작업 압력:

6090 psi

정격유량:

6 ~ 76 gpm

작동 온도:

+120' Ｃ에 대한 -30' Ｃ

애플리케이션:

특수 목적 차량, 비안 유압 시스템, OEM 시스템의 상호 교환 가능성

교환할 수 있습니다:

Stucchi VR, Voswinkel RK 시리즈

지불 및 배송 조건

최소 주문 수량

협상

가격

협상 가능

포장 세부 사항

카튼

배달 시간

7~20일

지불 조건

L/C,D/A,D/P,T/T,Western 통합

공급 능력

5000~20000 pc / 달

힌트 하이드럴 퀄프 커플링 cb-sps-6fn-vep

가장 좋은 가격 을 구하라

저희와 연락

86-021-37214610

지금 연락하세요

제품 설명

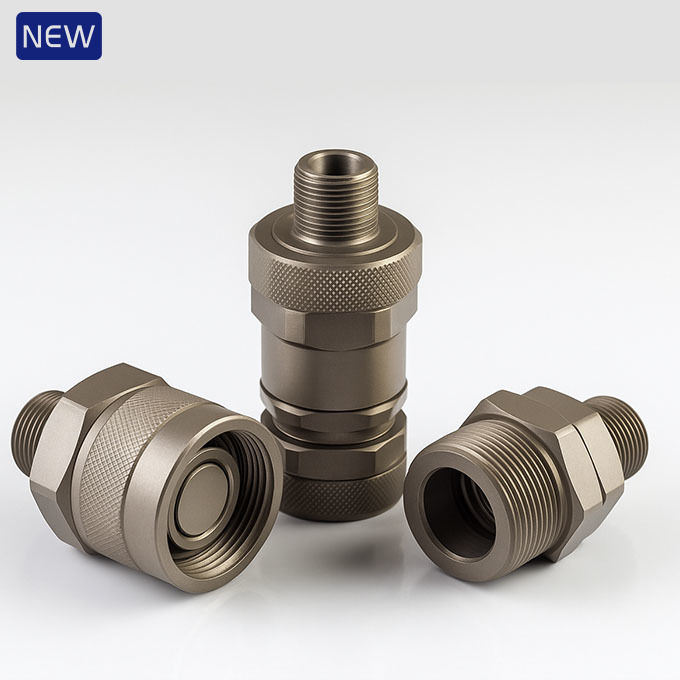

카터버그 CB-RK-SPM 스레드 연결 수압 결합

평면 밸브. 잔류 압력 연결. 방출 방지 디자인.

카터버그 CB-RK-SPM는 고성능 시스템에서 깨끗한 단속과 잔류 압력 호환성을 필요로 하는 스레드-투-커넥트 하이드로릭 빠른 커플링이다.플러시 얼굴 밸브 구조와 단단한 가닥 장갑으로 설계된, 이 결합은 액체의 유출 위험이없는 까다로운 흐름 및 충동 조건에서 안전한 작동을 보장합니다. Stucchi VR 및 Voswinkel RK 시리즈와 완전히 호환됩니다.다양한 응용 프로그램에서 원활한 교환성을 제공합니다..

주요 특징

•방출 성능을 위한 플러시 페이스 디자인

밸브 인터페이스는 누출이나 유체 손실을 방지하기 위해 연결 및 해제 과정에서 단단히 밀착됩니다.

•잔류 압력 연결/절단

양쪽에서 최대 10 MPa (1450 PSI) 잔류 압력으로 지정되어 있습니다. 위기 환경의 압력 수압 시스템에 이상적입니다.

•스레드 된 수갑 잠금 메커니즘

내부 가닥이 있는 강철 수갑을 사용해서, 남성 가닥 피팅과 함께 안전한 짝짓기를 제공하고 진동과 분리에 강한 저항을 제공합니다.

•부식 저항을 위한 진크 니켈 접착

첨단 표면 처리는 가혹한 야외 또는 모바일 장비 설정에서 장기간 경직 방지 보호를 보장합니다.

•정렬 보호 장치와 함께 밸브 중지

특수 밸브 정지 고정 장치 가 사용 도중 정밀 한 축 정렬 및 신뢰할 수 있는 밀폐를 보장 합니다.

기술 사양

매개 변수	가치
사용 가능한 크기	RK08, RK12, RK16, RK20, RK25
정량 압력	6090 PSI (420 바)
유동률	6 ~ 76 GPM (대비에 따라)
온도 범위	-30°C ~ +120°C
밀봉 재료	NBR (나트릴)
표준 자료	탄소 강철, 진크-니켈 접착
밸브 유형	평면, 양방향 차단
연결 메커니즘	스레드 매뉴얼
잔류 압력 지원	최대 10 MPa (양쪽에서)

차원 전반

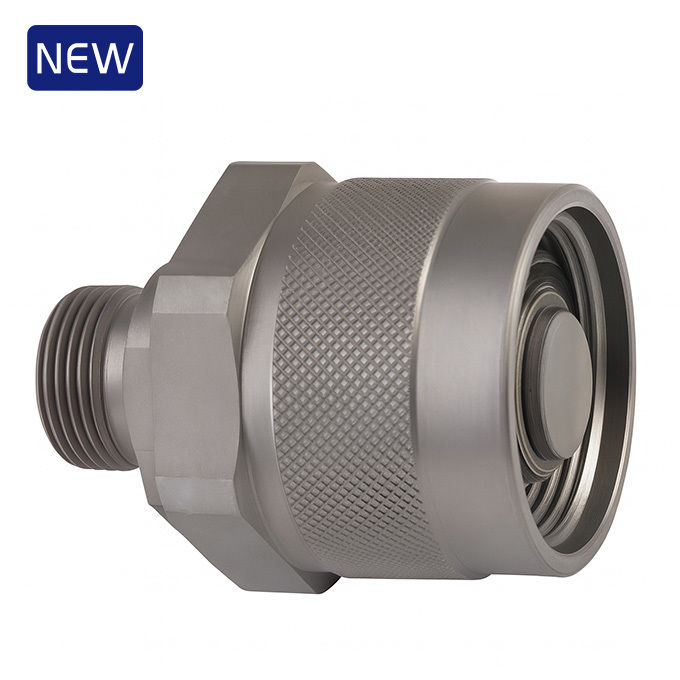

암컷 (소켓)

제1부	LS	D	HEX1	HEX3	A	T	H
CB-RK08SM-12S	63.4	39	S22	S32	12	M20*15	13.5
CB-RK08SM-10L	62.4	39	S22	S32	11	M16*15	13.5
CB-RK08SM-15L	63.4	39	S22	S32	14	M22*15	13.5
CB-RK12SM-16S	75.5	54.5	S24	S46	14	M24*15	17.5
CB-RK12SM-15L	73.5	54.5	S24	S46	12	M22*15	17.5
CB-RK16SM-20S	83	66	S32	S60	16	M30*2	22.5
CB-RK16SM-16S	81	66	S32	S60	14	M24*15	22.5
CB-RK16SM-18L	79	66	S32	S60	12	M26*15	22.5
CB-RK16SM-15L	79	66	S32	S60	12	M22*15	22.5
CB-RK20SM-25S	109	64	S41	S55	18	M36*2	26
CB-RK20SM-20S	107	64	S41	S55	16	M30*2	26
CB-RK20SM-28L	105	64	S41	S55	14	M36*2	26
CB-RK20SM-22L	105	64	S41	S55	14	M30*2	26
CB-RK20SM-18L	103	64	S41	S55	12	M26*15	26
CB-RK25SM-38S	135	91.2	S55	S80	23	M52*2	34.5
CB-RK25SM-35L	135	91.2	S55	S80	16	M45*2	34.5

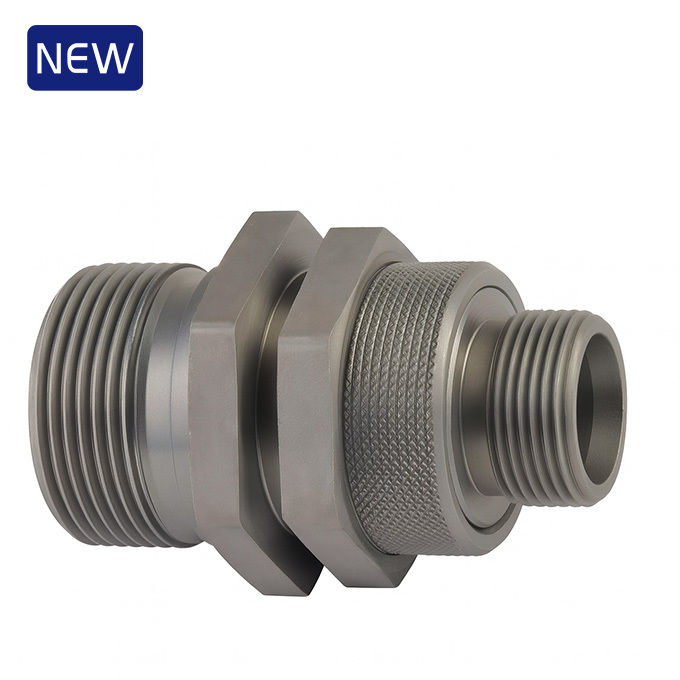

남성 (플러그)

제1부	LP	d	HEX2	HEX4	HEX5	A	T	h
CB-RK08PM-12S	59	M32*3	S36	S36	S25	12	M20*15	24
CB-RK08PM-10L	58	M32*3	S36	S36	S25	11	M16*15	24
CB-RK08PM-15L	59	M32*3	S36	S36	S25	14	M22*15	24
CB-RK12PM-16S	75.5	M36*3	S41	S41	S32	14	M24*15	28.7
CB-RK12PM-15L	73.5	M36*3	S41	S41	S32	12	M22*15	28.7
CB-RK16PM-20S	79.2	M48*3	S55	S50	S15	16	M30*2	35.2
CB-RK16PM-16S	77.2	M48*3	S55	S50	S15	14	M24*15	35.2
CB-RK16PM-18L	75.2	M48*3	S55	S50	S15	12	M26*15	35.2
CB-RK16PM-15L	75.2	M48*3	S55	S50	S15	12	M22*15	35.2
CB-RK20PM-25S	97	M54*4	S55	S60	S46	18	M36*2	43.5
CB-RK20PM-20S	95	M54*4	S55	S60	S46	16	M30*2	43.5
CB-RK20PM-28L	93	M54*4	S55	S60	S46	14	M36*2	43.5
CB-RK20PM-22L	93	M54*4	S55	S60	S46	14	M30*2	43.5
CB-RK20PM-18L	91	M54*4	S55	S60	S46	12	M26*15	43.5
CB-RK25PM-38S	124.8	M79*4	S85		S55	22	M52*2	58
CB-RK25PM-35L	118.8	M79*4	S85		S55	16	M45*2	58

적용 시나리오

•특수목적 차량

소방차, 건설기계, 청소 트럭, 이동용 혼합장비 등

•누출 방지 수압 시스템

청정 브레이크 커플링, 매출 없는 유체 처리 및 압력 안전 단속을 필요로 하는 모든 애플리케이션을 포함합니다.

•OEM 시스템에서 상호 교환성

Stucchi VR / Voswinkel RK 시리즈로 시스템 업그레이드 또는 교체에 적합합니다.

중요 한 이유

CB-RK-SPM는 유출 방지 연결, 잔류 압력 호환성 및 탄탄한 가닥 잠금 (??) 을 모두 부식 내성 인체에 결합하여 그 범주에 돋보인다.청소기를 찾는 엔지니어와 시스템 통합자더 안전하고, 전 세계적으로 호환 가능한 솔루션이
