Name: 힌트 하이드럴 퀄프 커플링 cb-sps-6fn-vep
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SP-6FN-VEP
Availability: InStock

집 > 상품 > 신제품 >

힌트 하이드럴 퀄프 커플링 cb-sps-6fn-vep

Place of Origin:

Shanghai, China

브랜드 이름:

Carterberg

인증:

IATF16949

Model Number:

CB-SP-6FN-VEP

저희와 연락

인용 을 요청 하십시오

제품 세부 사항

Serise:

threaded-hydraulic-quick-coupling

Size:

1/2", 5/8", 3/4", 1", 1-1/2"

Material:

steel

Working Pressure:

7000 psi

Rated Flow:

Up to 152 GPM

Operating Temperature:

-20°C to +120°C

Application:

Portable construction equipment.Hydraulic tools,Mobile hydraulic systems in vehicles

Interchangeable:

STUCCHl VEP Series

지불 및 배송 조건

Minimum Order Quantity

Negotiation

가격

협상 가능

Packaging Details

carton

Delivery Time

7-20 work days

Payment Terms

L/C,D/A,D/P,T/T,Western Union

Supply Ability

5000~20000 pc/month

힌트 하이드럴 퀄프 커플링 cb-sps-6fn-vep

가장 좋은 가격 을 구하라

나사산-하이드 릴-Quick-Couplings-CB-SPS-3FM-B

가장 좋은 가격 을 구하라

저희와 연락

86-021-37214610

지금 연락하세요

제품 설명

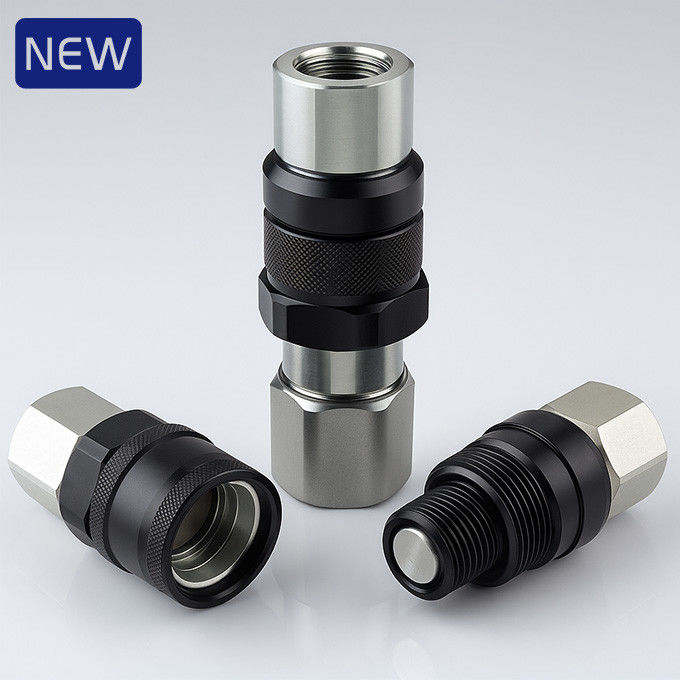

CB-SP-6FN-VEP 플랫 페이스 나사산 유압 커플링 (신제품)

소형, 안전, 잔류 압력 친화적 — 신규 출시

CB-SP-6FN-VEP는 플랫 페이스 무결성과 잔류 압력 하에서의 안전한 작동을 요구하는 까다로운 유압 시스템을 위해 Carterberg에서 새롭게 출시한 나사산 퀵 커플링입니다. 최신 제품 라인업의 일환으로, 이 모델은 현재 신제품 섹션에 분류되어 있으며, 출시 평가 후 특정 나사산 커플러 카테고리로 이동될 예정입니다.

주요 특징 요약

• 플랫 페이스 디자인은 연결/분리 시 유체 손실 및 오염을 최소화합니다.

• 나사산 슬리브 잠금 시스템은 안전한 결합과 진동 저항을 보장합니다.

• 잔류 압력 연결은 갇힌 압력 하에서도 안전한 커플링을 가능하게 합니다.

• 블로우아웃 방지 본드 씰은 높은 임펄스 및 가혹한 사이클 하에서 신뢰성을 향상시킵니다.

• 광범위한 유량 및 압력 범위로 여러 도구 및 차량 응용 분야에 적합합니다.

구조 및 디자인 하이라이트

CB-SP-6FN-VEP는 내구성을 위해 고정밀 가공 나사산과 크롬 도금 부품이 있는 강철 바디를 특징으로 합니다. 암수 반쪽은 수동 결합을 위해 나사산 슬리브 잠금을 사용하여 잔류 압력 하에서도 견고한 밀봉을 보장합니다.

내부적으로 플랫 페이스 밸브 구조는 금속 대 금속 접촉으로 플러시 밀봉을 제공합니다. 이는 유체 유출을 제한하고 특히 건설 유압 및 이동식 도구 설정에서 재연결 시 공기 침입을 방지합니다.

내장된 블로우아웃 방지 본드 씰은 압력 급증으로 인한 내부 손상으로부터 보호하여 고부하 또는 반복적인 연결/분리 환경에서 매우 신뢰할 수 있습니다.

기술 사양

매개변수	값
사용 가능한 바디 크기	1/2", 5/8", 3/4", 1", 1-1/2"
정격 압력	7000 PSI (1/2" ~ 3/4")6000 PSI (1")5000 PSI (1-1/2")
정격 유량	12 – 152 GPM
온도 범위	-20°C ~ +120°C
표준 씰 재질	NBR (니트릴 고무)
밸브 유형	플랫 페이스, 플러시 밸브
잠금 시스템	나사산 슬리브, 수동 연결
잔류 압력 기능	예

치수 개요

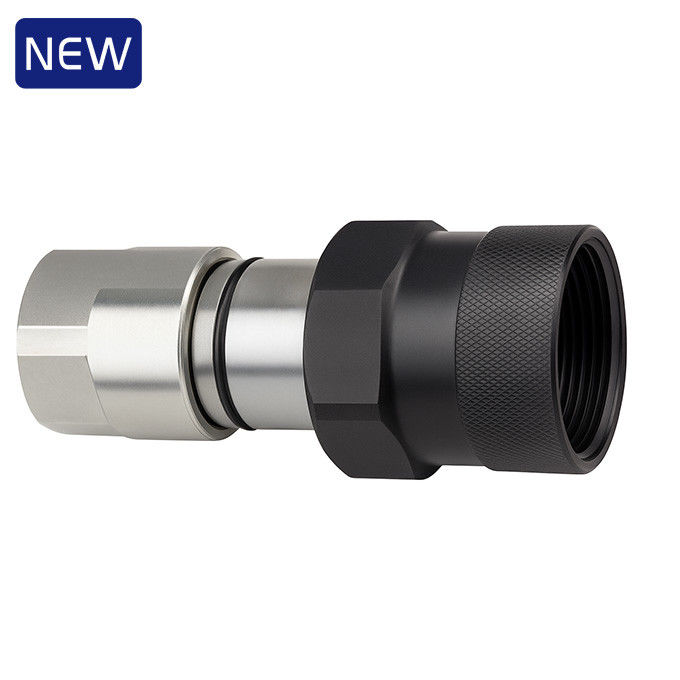

암 (소켓)

부품 번호	LS	D	HEX1	HEX2	A	T
CB-S4S-6FN-VEP	103.5	Φ49	S36 육각	S46 육각	16.5	G1/2 NPT1/2
CB-S6S-6FN-VEP	114	Φ53.7	S41 육각	S50 육각	20	G3/4 NPT3/4
CB-S8S-6FN-VEP	133.5	Φ58.8	S46 육각	S55 육각	21	G1 NPT1
CB-S10S-6FN-VEP	145.2	Φ68.7	S55 육각	S65 육각	21	G1-1/4 NPT1-1/4
CB-S12S-6FN-VEP	187.5	Φ92	S65 육각	S85 육각	21	G1-1/2 NPT1-1/2

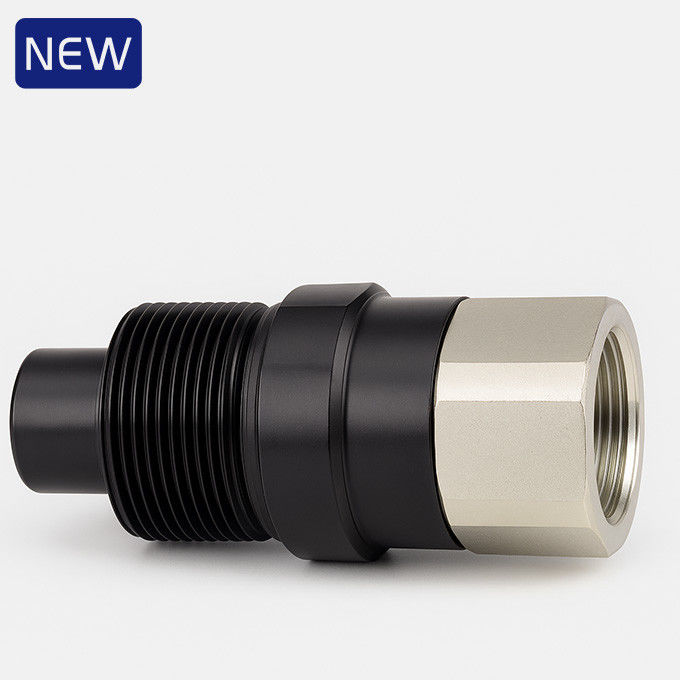

수 (플러그)

부품 번호	LS	C	d	E	HEX2	A	T
CB-P4S-6FN-VEP	95	18.8	24.54	M40*3	S36 육각	16.5	G1/2 NPT1/2
CB-P6S-6FN-VEP	98.8	19.5	27.04	M45*3	S36 육각	20	G3/4 NPT3/4
CB-P8S-6FN-VEP	113.9	24	29.95	M50*3	S46 육각	21	G1 NPT1
CB-P10S-6FN-VEP	123.5	24.8	36.05	M58*3	S55 육각	21	G1-1/4 NPT1-1/4
CB-P16S-6FN-VEP	150	31.5	57	Tr80*4	S65 육각	21	G1-1/2 NPT1-1/2

최적의 사용 환경

CB-SP-6FN-VEP는 다음 환경에 이상적입니다:

• 휴대용 건설 장비: 높은 맥동 부하에서 작동하는 굴삭기, 트렌처 및 스키드 스티어.

• 유압 도구: 부하 또는 잔류 압력 하에서 연결/분리가 발생해야 하는 경우.

• 차량의 이동식 유압 시스템: 깨끗하고 신뢰할 수 있는 커플링이 필요한 유지 보수 트럭, 크레인 및 오프로드 플랫폼.

주목해야 하는 이유

표준 볼 타입 나사산 커플러와 달리 CB-SP-6FN-VEP는 스크류 타입 잠금 시스템의 견고함과 플랫 페이스 밸브의 청결성 및 저손실 특성을 결합합니다. 잔류 압력 하에서 작동하도록 설계되었으며, 이는 현장 유지 보수 또는 중단된 워크플로우에서 종종 중요합니다.

블로우아웃 방지 씰과 플러시 밸브 디자인은 압력 사이클링, 오염 위험 또는 심한 유압 충격을 받는 시스템에서 특히 신뢰할 수 있습니다.

분류 참고 사항

현재 신제품으로 게시된 CB-SP-6FN-VEP는 제품 출시 평가 및 시장 피드백에 따라 Carterberg Thread-to-Connect Flat-Face Coupler 카테고리로 재할당될 예정입니다.
