원래 장소:
중국
브랜드 이름:
Carterberg
인증:
IATF16949
모델 번호:
CB-SPM-1F
CB-SPM-1F는 적응력을 염두에 두고 설계되었습니다. 튜브 설정의 빈번한 변경, 여러 종류의 유체, 또는 현장 장비의 교체가 필요한 경우, 이 모델은 제공 합니다.
| 밀봉 재료 | 최대 온도 |
| 부나-N | -40°C ~ + 121°C |
| 네오프렌 | -54°C ~ +100°C |
| EPDM | -54°C ~ +149°C |
| FKM | -29°C ~ +204°C |

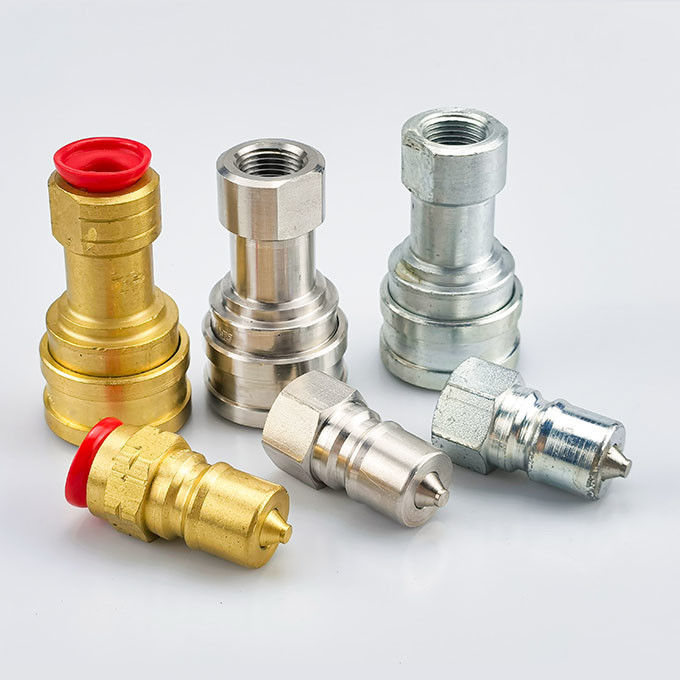

이 제품은탄소강, 청동강, 스테인리스강애플리케이션 요구에 맞는 옵션.
| 크기 (인치) | 가등기 압력 (psi) | 흐름 속도 (gpm) |
|
1/8" |
4000 | 0.8 |
| 1/4인치 | 5000 | 3 |
| 3/8" | 4000 | 6 |
| 1/2인치 | 5000 | 12 |
| 3/4인치 | 4000 | 26 |
| 1" | 4000 | 50 |
| 1-1/4" | 2900 | 76 |
| 1-1/2인치 | 2175 | 99 |
| 2" | 1450 | 200 |
작동 온도:선택된 봉인
장착 옵션:다양한 가닥 크기와 스타일

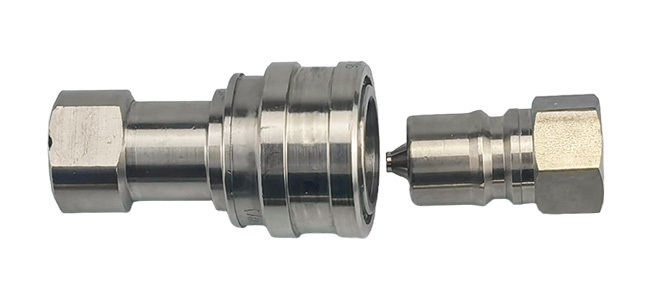

• 여러 가지 가닥 으로 연결 하는 플러그 및 소켓 세트

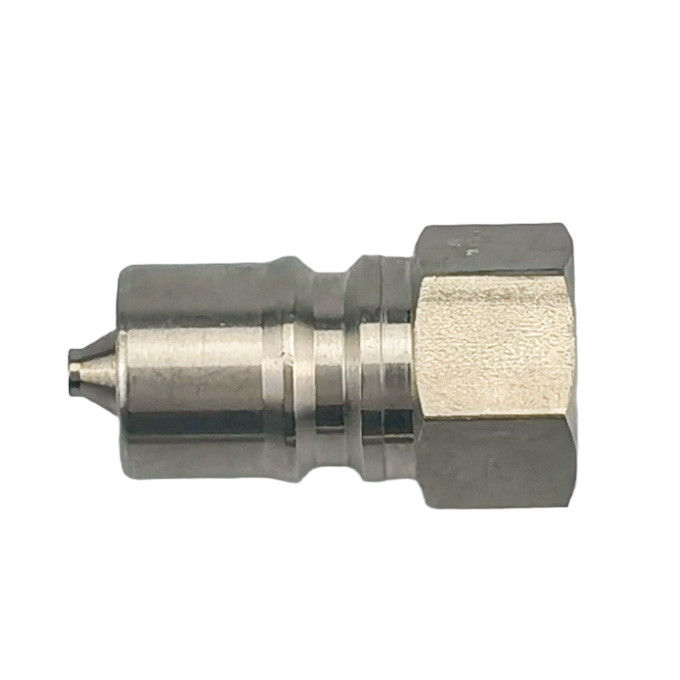

• 볼 잠금 구조를 보여주는 나선 플러그
| 몸 크기 | 파트너 | 스라인 | C | D | E | HEX |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/4인치 | CB-P2S-1FG | 4/1-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| 1/4인치 | CB-P2S-1FN | 4/1-18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8" | CB-P3S-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8" | CB-P3S-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| 1/2인치 | CB-P4S-1FG | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 1/2인치 | CB-P4S-1FN | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4인치 | CB-P6S-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4인치 | CB-P6S-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1" | CB-P8S-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1" | CB-P8S-1FN | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |

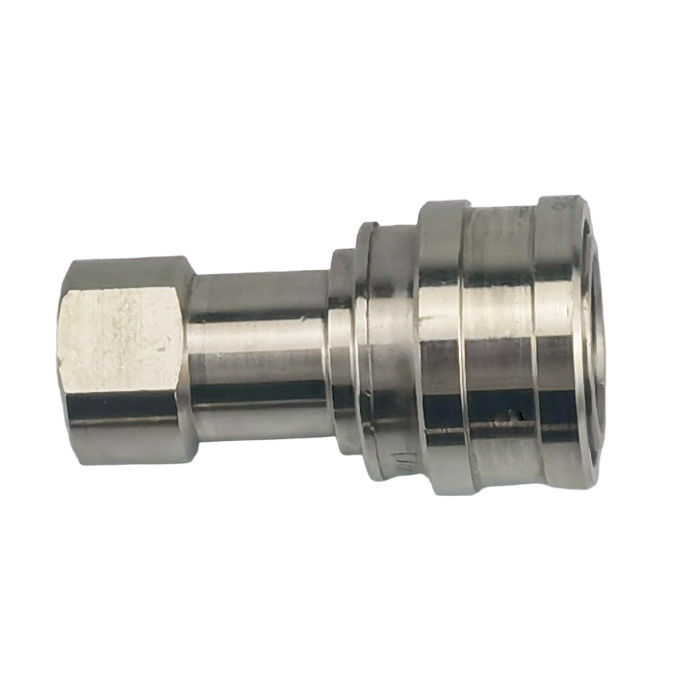

• 팝펫 밸브가 보이는 연결이 끊어진 소켓
| 몸 크기 | 파트너 | 스라인 | A | B | 플라트 를 가로질러 |
| 1/8" | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8" | CB-S1S-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/4인치 | CB-S2S-1FG | 4/1-19 | 2.26 | 1.17 | 0.75 |
| 1/4인치 | CB-S2S-1FN | 4/1-18 | 2.26 | 1.17 | 0.75 |
| 3/8" | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8" | CB-S3S-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| 1/2인치 | CB-S4S-1FG | 1/2-14 | 2.96 | 1.86 | 1.13 |
| 1/2인치 | CB-S4S-1FN | 1/2-14 | 2.96 | 1.86 | 1.13 |
| 3/4인치 | CB-S6S-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4인치 | CB-S6S-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1" | CB-S8S-1FG | 1-11 | 4.13 | 2.61 | 1.75 |
| 1" | CB-S8S-1FN | 1-11 | 4.13 | 2.61 | 1.75 |
CB-SPM-1F는 다음과 같이 기능적으로 교환됩니다.
• 파커 60 시리즈
• 더 빠른 HNV 시리즈
• 에로 큐프 FD45
• 한센 HK 시리즈
확인해 난교류 안내브랜드와 항구 크기에 따라 참조.
| 특징 | 이점 |
| 다중 구성을 위한 적합성 | 하이브리드 수압 시스템에 이상적입니다. |
| ISO 7241-B 호환성 | 세계 최고 표준과 일치합니다. |
| 모듈성 | 하나의 제품, 많은 응용 프로그램 |
| 시스템 전체의 교체 가능성 | SKU의 복잡성을 줄여줍니다. |
문의사항을 직접 저희에게 보내세요
