원래 장소:
중국
브랜드 이름:
Carterberg
인증:
IATF16949
모델 번호:
CB-SPB-1F-KZD
| 크기 (인치) | 가등기 압력 (psi) | 흐름 속도 (GPM) |
| 1/8" | 1000 | 1 |
| 1/4인치 | 1000 | 3 |
| 3/8" | 1000 | 6 |
| 1/2인치 | 1000 | 12 |
| 3/4인치 | 1000 | 28 |
| 1" | 1000 | 50 |
| 11/4인치 | 800 | 75 |
| 11/2인치 | 800 | 100 |
| 2" | 800 | 150 |

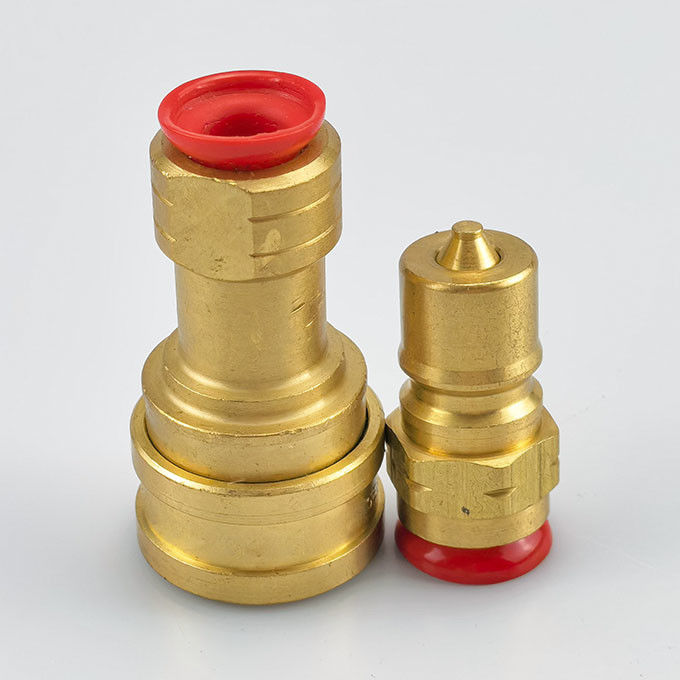

CB-SPB-1F-KZD 빠른 결합 세트는 ISO 7241-B 차원 표준에 따라 설계된 플러그 및 소켓 구성 요소를 모두 포함합니다. 아래는 각 부품의 이미지 및 차원 참조입니다.

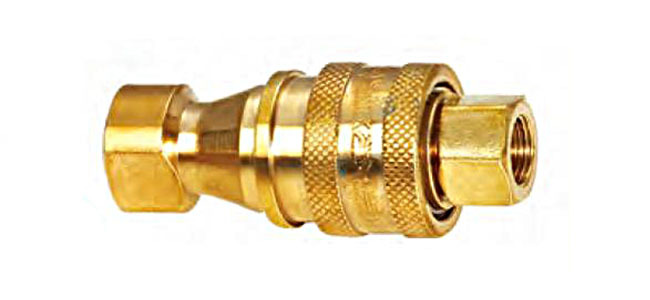

• 전체 집합

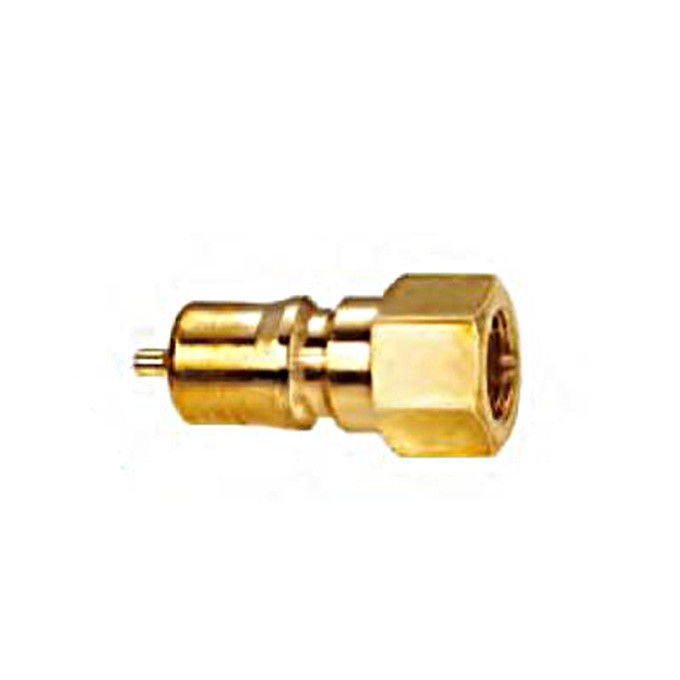

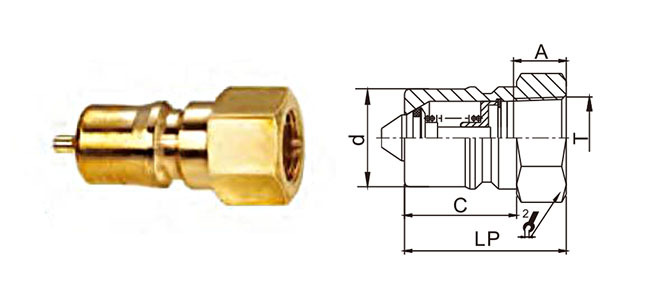

• 플러그 부품 CB-SPB-1M-KZD
| 파트너 | LP | d | C | HEX2 | A | T |
| CB-P1B-KZD | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| CB-P2B-KZD | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| CB-P3B-KZD | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| CB-P4B-KZD | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| CB-P6B-KZD | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| CB-P8B-KZD | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| CB-P10B-KZD | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| CB-P12B-KZD | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| CB-P16B-KZD | 80 | 70 | 52 | 77 | 30 | ZG2 |

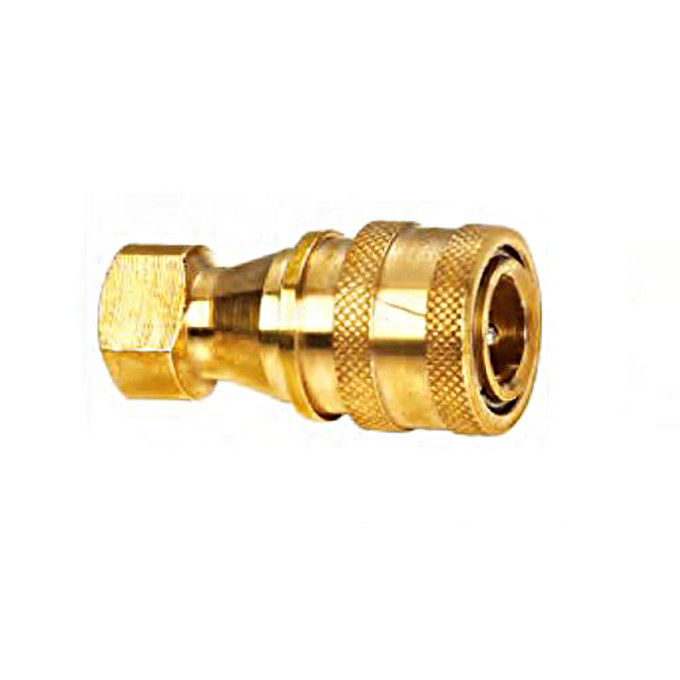

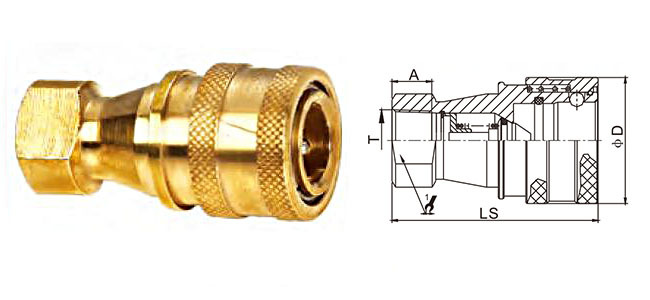

• 소켓 부품 CB-SPB-1F-KZD
| 파트너 | LS | Φ D | HEX1 | A | T |
| CB-S1B-KZD | 48 | 24 | 14 | 8 | G1/8 |
| CB-S2B-KZD | 58 | 27 | 19 | 12.5 | ZG1/4 |
| CB-S3B-KZD | 65 | 35 | 22 | 13 | ZG3/8 |
| CB-S4B-KZD | 72.5 | 45 | 29 | 14 | ZG1/2 |
| CB-S6B-KZD | 88 | 54 | 36 | 17 | ZG3/4 |
| CB-S8B-KZD | 102 | 64.5 | 41 | 23 | ZG1 |
| CB-S10B-KZD | 115 | 69 | 54 | 27 | ZG1-1/4 |
| CB-S12B-KZD | 124 | 79 | 60 | 27 | ZG1-1/2 |
| CB-S16B-KZD | 132 | 102 | 77 | 30 | ZG2 |
| 특징 | 가치 |
| ISO 7241-B를 준수합니다 | 글로벌 교환성 |
| 자기 밀폐 밸브 | 연결/절단 도중 누출 방지 |
| 넓은 크기의 옵션 | 1/8 "에서 2"까지 |
| 금속 재료의 건설 | 시스템 요구에 적응할 수 있습니다. |
| 중압 등급 | 1000 psi까지 신뢰성 |
기존 유닛을 교체하거나 OEM 조립을 위한 소싱이든 간에, 저희 팀은 올바른 스레드 유형, 밀폐 구성, 포트 크기를 식별하는데 도움을 줄 수 있습니다.
문의사항을 직접 저희에게 보내세요
